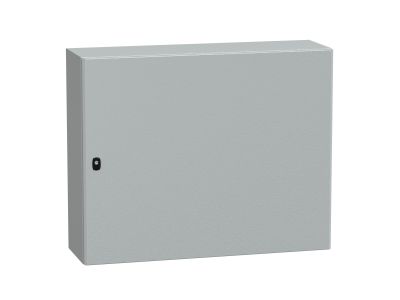

Obudowa Spacial S3D drzwi gładkie z płytą montażową 800x1000x300 (WxSxG) IP55 IK10 RAL7035 | NSYS3D81030P Schneider Electric

Opis i Kluczowe Cechy

Obudowa kompaktowa Schneider Electric z serii Spacial S3D o wymiarach 800 mm wysokości, 1000 mm szerokości oraz 300 mm głębokości to profesjonalne rozwiązanie dedykowane do ochrony aparatury elektrycznej w wymagających środowiskach przemysłowych. Konstrukcja wykonana z wysokiej jakości stali, malowanej proszkowo w kolorze RAL 7035, zapewnia doskonałą odporność na korozję oraz uszkodzenia mechaniczne. Kluczowym atutem jest stopień ochrony IP55, który gwarantuje pyłoszczelność oraz zabezpieczenie przed strumieniami wody, co pozwala na montaż w halach produkcyjnych i warsztatach. Wytrzymałość mechaniczna na poziomie IK10 świadczy o najwyższej odporności na uderzenia o energii do 20 dżuli, chroniąc wrażliwe komponenty przed aktami wandalizmu lub przypadkowymi uderzeniami narzędzi.

• Pełna płyta montażowa: Umożliwia swobodną aranżację aparatury i stabilne mocowanie ciężkich podzespołów.
• Drzwi gładkie z zamkiem: Estetyczne wykończenie oraz skuteczne zabezpieczenie przed dostępem osób niepowołanych.
• System dławnic: Dwie standardowe płyty dławika kablowego ułatwiają wprowadzanie przewodów o różnych przekrojach, zachowując szczelność obudowy.
• Konstrukcja wisząca: Zoptymalizowana pod kątem montażu ściennego, co pozwala na oszczędność miejsca w przestrzeni roboczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze elektro-technicznym. Obudowa spełnia wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji na stopień ochrony IP55 oraz odporność mechaniczną IK10, urządzenie jest dopuszczone do pracy w trudnych warunkach przemysłowych, zapewniając długowieczność i bezpieczeństwo eksploatacji.

Zastosowanie

Dzięki swojej wielozadaniowości, obudowa Spacial S3D znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Jest idealnym wyborem dla integratorów systemów automatyki, którzy potrzebują solidnej bazy dla sterowników PLC, falowników czy aparatury modułowej. Szerokość 1000 mm pozwala na przejrzyste rozmieszczenie szyn DIN oraz korytek grzebieniowych, co ułatwia późniejszą konserwację układu. Produkt doskonale sprawdza się w systemach sterowania procesami technologicznymi, rozdzielnicach zasilających oraz jako punkt dystrybucji energii w obiektach komercyjnych i przemysłowych.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na stabilnej powierzchni pionowej przy użyciu dedykowanych uchwytów ściennych (dostępnych osobno) lub bezpośrednio przez otwory w tylnej części korpusu. Podczas instalacji aparatury na pełnej płycie montażowej, zaleca się zachowanie odpowiednich odstępów izolacyjnych oraz termicznych pomiędzy komponentami. Płyty dławnicowe należy precyzyjnie dociąć pod wymiar stosowanych dławików, aby utrzymać deklarowany stopień ochrony IP55. Należy również zwrócić uwagę na prawidłowe uziemienie drzwi oraz korpusu za pomocą elastycznych linek uziemiających, co jest kluczowe dla zapewnienia ochrony przeciwporażeniowej.

FAQ

• Czy obudowa zawiera płytę montażową w zestawie? Tak, produkt jest dostarczany z pełną płytą montażową wykonaną ze stali ocynkowanej.
• Jaki jest kolor obudowy? Obudowa jest malowana proszkowo na standardowy kolor jasnoszary RAL 7035.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Tak, konstrukcja obudów Spacial S3D zazwyczaj pozwala na zmianę kierunku otwierania drzwi poprzez ich przełożenie.
• Czy obudowa nadaje się do montażu na zewnątrz? Stopień ochrony IP55 pozwala na pracę w trudnych warunkach, jednak przy bezpośredniej ekspozycji na czynniki atmosferyczne (UV, silne opady) zaleca się stosowanie daszków ochronnych lub wersji wykonanych ze stali nierdzewnej.
