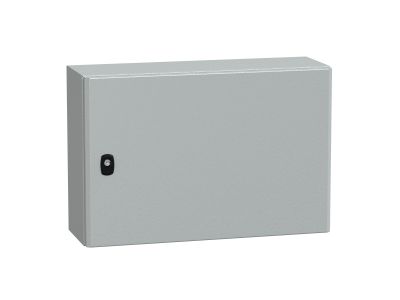

Obudowa Spacial S3D drzwi gładkie z płytą montażową 400x600x200 (WxSxG) IP66 IK10 RAL7035 | NSYS3D4620P Schneider Electric

Opis i Kluczowe Cechy

Obudowa Spacial S3D o wymiarach 400x600x200 mm (wysokość x szerokość x głębokość) to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane z myślą o wymagających środowiskach przemysłowych. Konstrukcja typu jednoczęściowego, składana i spawana, charakteryzuje się wyjątkową sztywnością dzięki zastosowaniu podwójnej grubości przedniego profilu w kształcie rynny. Taka budowa nie tylko wzmacnia mechanicznie całą strukturę, ale również skutecznie zapobiega przedostawaniu się zanieczyszczeń i wody do wnętrza podczas otwierania drzwi.

• Stopień ochrony IP66: Gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe dla bezpieczeństwa zainstalowanej aparatury sterowniczej.
• Odporność mechaniczna IK10: Pełne, gładkie drzwi stalowe zapewniają najwyższy poziom ochrony przed uderzeniami o energii do 20 dżuli.
• Estetyka i trwałość: Wykończenie proszkowe w kolorze szarym RAL 7035 zapewnia wysoką odporność na korozję oraz profesjonalny wygląd w rozdzielnicach i szafach sterowniczych.
• Płyta montażowa w zestawie: Produkt dostarczany jest z pełną płytą montażową, co znacząco przyspiesza proces prefabrykacji i montażu komponentów elektrycznych.

Zgodność z Normami

Obudowa Schneider Electric NSYS3D4620P została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jej niezawodność w sektorze B2B. Produkt spełnia wymagania normy IEC 62208, która określa ogólne wymagania dotyczące obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji UL, CSA oraz zgodności z dyrektywą RoHS, obudowa może być stosowana w projektach o zasięgu globalnym, gwarantując bezpieczeństwo użytkowania i ekologiczną odpowiedzialność producenta.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom ochronnym, model Spacial S3D znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Jest idealnym wyborem do budowy lokalnych punktów sterowania maszyn, szaf automatyki procesowej oraz rozdzielnic zasilających w miejscach narażonych na zapylenie lub wilgoć. Płaski panel tylny ułatwia montaż bezpośrednio na ścianie lub na dedykowanych konstrukcjach wsporczych. Szeroka gama dostępnych akcesoriów Schneider Electric pozwala na łatwą adaptację obudowy do specyficznych potrzeb, takich jak systemy wentylacji, ogrzewania czy specjalistyczne zamki.

Wskazówki Montażowe

Podczas instalacji obudowy Spacial S3D zaleca się przestrzeganie poniższych wytycznych, aby zachować deklarowane parametry ochronne:

• Montaż ścienny: Należy wykorzystać dedykowane uchwyty montażowe lub otwory w tylnej części obudowy, dbając o odpowiednie uszczelnienie punktów mocowania.
• Wprowadzanie kabli: Zaleca się stosowanie dławnic o stopniu ochrony nie niższym niż IP66, aby utrzymać szczelność całego systemu.
• Moment dokręcania: Podczas montażu aparatury na płycie montażowej oraz instalacji uziemień, należy stosować się do momentów dokręcania zalecanych w dokumentacji technicznej Schneider Electric.
• Drzwi: Konstrukcja umożliwia łatwą zmianę kierunku otwierania drzwi (lewo/prawo), co pozwala na optymalne zagospodarowanie przestrzeni w miejscu instalacji.

FAQ

• Czy obudowa posiada w zestawie płytę przepustową? Tak, obudowy Spacial S3D są standardowo wyposażone w płytę przepustową na dole, co ułatwia wprowadzanie okablowania przy zachowaniu szczelności.
• Czy można ją stosować na zewnątrz? Choć stopień ochrony IP66 na to pozwala, w przypadku bezpośredniej ekspozycji na promieniowanie UV i ekstremalne warunki atmosferyczne, zaleca się konsultację techniczną w celu dobrania odpowiedniego daszka ochronnego lub powłoki.
• Jaki jest maksymalny kąt otwarcia drzwi? Standardowo drzwi otwierają się do kąta 120 stopni, co zapewnia swobodny dostęp do wnętrza podczas prac serwisowych.
