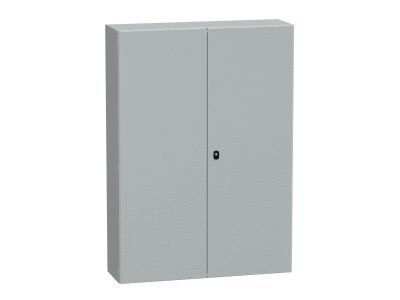

Obudowa Spacial S3D drzwi gładkie z płyta montażową 1400x1000x300 (WxSxG) IP55 IK10 RAL7035 | NSYS3D141030DP Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D firmy Schneider Electric (symbol NSYS3D141030DP) to kompaktowa obudowa wielozadaniowa o wymiarach 1400x1000x300 mm (wys. x szer. x gł.), wyposażona w drzwi gładkie i pełną płytę montażową. Dzięki stopniowi ochrony IP55 zapewnia szczelność przed pyłem i strugami wody, a wysoka odporność na uderzenia mechaniczne IK10 gwarantuje bezpieczeństwo instalacji w trudnych warunkach przemysłowych. Obudowa w kolorze RAL7035 (szary) doskonale komponuje się z typowymi rozdzielnicami i szafami sterowniczymi.

• Wymiary (WxSxG) 1400x1000x300 mm: przestronna przestrzeń wewnętrzna pozwala na zabudowę rozbudowanych zestawów aparatury, sterowników PLC oraz zasilaczy – idealna do centralnych rozdzielnic i szaf automatyki.
• Stopień ochrony IP55: odporna na wnikanie pyłu i wodę pod ciśnieniem, co umożliwia montaż w halach produkcyjnych, magazynach i na zewnątrz (pod zadaszeniem).
• Odporność mechaniczna IK10: wytrzymuje uderzenia o energii do 20 J – nie ulega uszkodzeniu przy przypadkowych uderzeniach narzędziami czy wózkami widłowymi.
• Drzwi gładkie z zamkiem 2 punktowym: zapewniają łatwy dostęp do wnętrza oraz bezpieczne zamknięcie przed niepowołanym personelem.
• Kompletna dostawa z płytą montażową i płytami dławic: w zestawie korpus, drzwi, płyta montażowa (pełna) oraz dwie standardowe płyty dławic kablowych – gotowe do natychmiastowej instalacji.

Zgodność z Normami

Obudowa Spacial S3D została zaprojektowana zgodnie z wymaganiami norm europejskich i międzynarodowych dla obudów elektrycznych. Posiada certyfikację CE, potwierdzającą spełnienie zasadniczych wymogów dyrektyw niskonapięciowej LVD i EMC. Produkt wykonany w standardzie DIN, zapewniającym kompatybilność z typowym osprzętem rozdzielniczym.

Zastosowanie

Obudowa NSYS3D141030DP przeznaczona jest do montażu w instalacjach przemysłowych, komercyjnych i infrastrukturalnych, gdzie wymagana jest wysoka szczelność i odporność mechaniczna. Świetnie sprawdza się jako centralna szafa sterownicza lub rozdzielnica główna w liniach produkcyjnych, magazynach automatycznych oraz stacjach pomp i wentylacji.

• Jako rozdzielnica główna w halach produkcyjnych – chroni zabudowaną aparaturę przed pyłem, wilgocią i uszkodzeniami mechanicznymi.
• W szafach sterowniczych dla maszyn i urządzeń – zapewnia miejsce dla styczników, przemienników częstotliwości, bezpieczników i sterowników PLC.
• W instalacjach zewnętrznych (pod zadaszeniem) – stopień ochrony IP55 gwarantuje odporność na opady deszczu i bryzgi wody.
• Jako szafa dystrybucyjna w magazynach i centrach logistycznych – duża pojemność umożliwia rozbudowę sieci zasilających i sterujących.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Obudowę należy umieścić na stabilnej, nośnej ścianie za pomocą fabrycznych uchwytów (zgodnie z instrukcją). Przed rozpoczęciem jakichkolwiek prac elektrycznych bezwzględnie odłączyć napięcie zasilania. Płytę montażową mocować do korpusu za pomocą dostarczonych śrub, a przewody wprowadzać przez płyty dławic z odpowiednimi dławicami kablowymi. Przekrój przewodów dobrać do prądu obciążenia i zabezpieczeń. Moment dokręcania śrub połączeń elektrycznych stosować według danych producenta aparatury wewnętrznej.

FAQ

• Czy obudowa Spacial S3D ma fabrycznie zamontowaną płytę montażową? Tak, w zestawie znajduje się pełna płyta montażowa o wymiarach dostosowanych do wnętrza obudowy (1400x1000 mm). Jest ona zamocowana na stałe i gotowa do zabudowy aparatury.
• Jaki stopień ochrony ma ta obudowa i czy można ją stosować na zewnątrz? Stopień ochrony IP55 oznacza pyłoszczelność i ochronę przed strugami wody. Obudowa nadaje się do użytku na zewnątrz, ale tylko pod zadaszeniem – nie jest odporna na długotrwałe zanurzenie ani bezpośrednie działanie silnego deszczu.
• Czy obudowa jest odporna na uderzenia, np. w środowisku magazynowym? Tak, posiada odporność mechaniczną IK10 (20 J), co oznacza, że wytrzymuje uderzenie młotkiem lub kolizję z wózkiem widłowym bez uszkodzenia konstrukcji. To czyni ją idealnym wyborem do hal produkcyjnych i magazynów.
