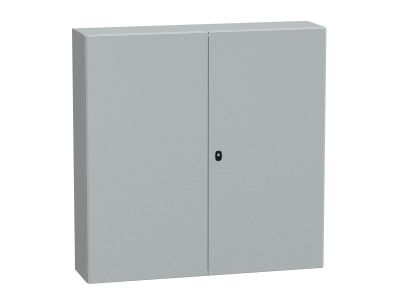

Obudowa Spacial S3D drzwi gładkie z płytą montażową 1200x1200x300 (WxSxG) IP55 IK10 RAL7035 | NSYS3D121230DP Schneider Electric

Opis i Kluczowe Cechy

Obudowa Spacial S3D o numerze katalogowym NSYS3D121230DP to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających systemach automatyki i rozdziału energii. Konstrukcja o imponujących wymiarach 1200 mm wysokości, 1200 mm szerokości oraz 300 mm głębokości została wykonana w technologii jednoczęściowej, składanej i spawanej, co zapewnia wyjątkową sztywność mechaniczną. Kluczowym elementem konstrukcyjnym jest podwójna grubość przedniego profilu w kształcie rynny, która skutecznie zapobiega przedostawaniu się wody i zanieczyszczeń do wnętrza po otwarciu drzwi.

Produkt charakteryzuje się stopniem ochrony IP55, co w przypadku obudów z podwójnymi drzwiami oznacza skuteczną barierę przed pyłem oraz strumieniami wody. Wyjątkowa odporność mechaniczna na poziomie IK10 (dla wersji z drzwiami pełnymi) gwarantuje ochronę przed uderzeniami o energii do 20 dżuli, co czyni ją idealnym wyborem do środowisk przemysłowych narażonych na uszkodzenia mechaniczne. Całość wykończona jest w estetycznym i standardowym kolorze RAL 7035, uzyskanym dzięki trwałemu malowaniu proszkowemu.

Zgodność z Normami

Obudowa Schneider Electric Spacial S3D została zaprojektowana i przetestowana zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Spełnia wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki wysokiemu stopniowi ochrony IP55 oraz odporności IK10, produkt jest dopuszczony do pracy w trudnych warunkach eksploatacyjnych, zapewniając długowieczność zainstalowanych wewnątrz komponentów elektronicznych i elektrycznych.

Zastosowanie

Dzięki swoim gabarytom i wysokiej wytrzymałości, obudowa NSYS3D121230DP znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka przemysłowa: Idealna do montażu sterowników PLC, falowników oraz układów sterowania procesami technologicznymi.
• Rozdział energii: Doskonale sprawdza się jako rozdzielnica niskiego napięcia w obiektach komercyjnych i przemysłowych.
• Infrastruktura: Wykorzystywana w systemach zarządzania budynkiem (BMS) oraz w instalacjach wodno-kanalizacyjnych.
• Środowiska trudne: Dzięki szczelności IP55 może być stosowana w miejscach o podwyższonym zapyleniu i wilgotności.

Wskazówki Montażowe

Montaż obudowy Spacial S3D jest intuicyjny dzięki dołączonej płycie montażowej, która umożliwia stabilne osadzenie ciężkiej aparatury. Płaski panel tylny ułatwia bezpośredni montaż na ścianie lub na dedykowanych konstrukcjach wsporczych. Podczas instalacji zaleca się:

• Zastosowanie odpowiednich dławnic kablowych w celu zachowania deklarowanego stopnia ochrony IP55.
• Przestrzeganie momentów dokręcania śrub montażowych zgodnie z dokumentacją techniczną producenta.
• Wykorzystanie szerokiej gamy akcesoriów Schneider Electric, takich jak wsporniki montażowe, systemy wentylacji czy oświetlenie wewnętrzne, aby zoptymalizować przestrzeń roboczą.

FAQ

• Czy obudowa posiada płytę montażową w zestawie? Tak, model NSYS3D121230DP jest dostarczany wraz z pełną płytą montażową, co pozwala na natychmiastowe rozpoczęcie prac instalacyjnych.
• Jaki jest stopień ochrony tej konkretnej obudowy? Ze względu na konstrukcję z podwójnymi drzwiami, model ten posiada stopień ochrony IP55.
• Czy drzwi można zdemontować do prac serwisowych? Tak, konstrukcja zawiasów umożliwia łatwy demontaż drzwi, co znacząco ułatwia montaż aparatury i okablowania wewnątrz obudowy.
• Czy obudowa nadaje się do montażu na zewnątrz? Obudowa Spacial S3D jest przeznaczona głównie do zastosowań wewnętrznych. W przypadku montażu zewnętrznego zaleca się stosowanie daszka ochronnego oraz sprawdzenie agresywności korozyjnej środowiska.
