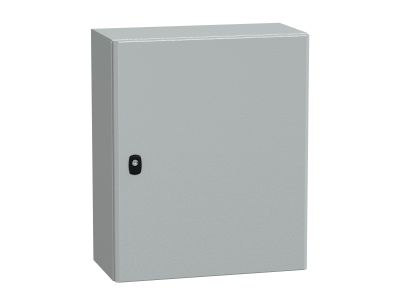

Obudowa Spacial S3D drzwi gładkie bez płyty montażowej 600x500x250 (WxSxG) IP66 IK10 RAL7035 | NSYS3D6525 Schneider Electric

Opis i Kluczowe Cechy

Obudowa kompaktowa Spacial S3D o numerze katalogowym NSYS3D6525 to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane z myślą o wymagających środowiskach przemysłowych. Konstrukcja o wymiarach 600 mm wysokości, 500 mm szerokości oraz 250 mm głębokości została wykonana z wysokiej jakości stali, co gwarantuje wyjątkową sztywność mechaniczną. Produkt charakteryzuje się stopniem ochrony IP66, co oznacza całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe dla zabezpieczenia wrażliwych komponentów elektronicznych i elektrycznych. Dodatkowo, odporność mechaniczna na poziomie IK10 potwierdza zdolność obudowy do wytrzymania uderzeń o energii do 20 dżuli, co czyni ją idealnym wyborem do miejsc narażonych na akty wandalizmu lub przypadkowe uszkodzenia mechaniczne.

• Wysoka szczelność: Stopień ochrony IP66 zapewnia niezawodność w trudnych warunkach zapylenia i wilgoci.
• Wytrzymałość mechaniczna: Klasa IK10 gwarantuje najwyższą odporność na uderzenia zewnętrzne.
• Estetyka i trwałość: Wykończenie proszkowe w kolorze szarym RAL 7035 zapewnia odporność na korozję i profesjonalny wygląd.
• Elastyczność konfiguracji: Model dostarczany bez płyty montażowej, co pozwala na indywidualny dobór akcesoriów pod konkretny projekt.

Zgodność z Normami

Obudowa Spacial S3D została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jej bezpieczeństwo i niezawodność w aplikacjach profesjonalnych. Produkt spełnia wymagania normy IEC 62208, która określa ogólne wymagania dotyczące obudów pustych przeznaczonych do rozdzielnic i sterownic niskonapięciowych. Dzięki certyfikacji UL, CSA oraz zgodności z dyrektywą RoHS, inżynierowie mogą mieć pewność, że produkt jest wolny od substancji niebezpiecznych i dopuszczony do użytku na rynkach globalnych.

Zastosowanie

Dzięki swojej wielozadaniowości, obudowa NSYS3D6525 znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Jest to idealne rozwiązanie dla systemów automatyki przemysłowej, gdzie wymagane jest bezpieczne osadzenie sterowników PLC, falowników czy aparatury modułowej. Doskonale sprawdza się w rozdzielnicach zasilających, systemach sterowania oświetleniem oraz w infrastrukturze budynkowej. Wysoki stopień ochrony IP66 predysponuje ją również do montażu w miejscach o podwyższonym rygorze higienicznym lub w środowiskach zewnętrznych (przy zastosowaniu odpowiedniego zadaszenia), takich jak oczyszczalnie ścieków czy zakłady produkcyjne branży spożywczej.

Wskazówki Montażowe

Montaż obudowy Spacial S3D jest intuicyjny i zaprojektowany z myślą o komforcie pracy instalatora. Obudowa jest przeznaczona do montażu wiszącego (ściennego). Drzwi gładkie mogą być łatwo zdemontowane lub przełożone, co umożliwia zmianę kierunku otwierania w zależności od warunków lokalnych. W dolnej części korpusu znajduje się standardowa płyta dławnic, która ułatwia wprowadzanie przewodów przy zachowaniu deklarowanej szczelności. Podczas montażu aparatury należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych oraz o wykorzystaniu dedykowanych punktów uziemiających (kołki uziemiające na drzwiach i korpusie), co jest niezbędne dla zapewnienia ochrony przeciwporażeniowej.

FAQ

• Czy obudowa zawiera płytę montażową? Nie, model NSYS3D6525 jest dostarczany bez płyty montażowej, co pozwala na pełną swobodę w doborze płyty pełnej, perforowanej lub systemu szyn DIN.
• Jaki jest typ zamka w tej obudowie? Standardowo obudowa wyposażona jest w zamek dwupiórowy 3 mm, który zapewnia podstawowe bezpieczeństwo i szczelne dociskanie uszczelki drzwi.
• Czy drzwi można zamontować tak, aby otwierały się w lewo? Tak, konstrukcja obudowy Spacial S3D pozwala na odwrócenie drzwi, co daje elastyczność podczas planowania przestrzeni w szafie sterowniczej.
