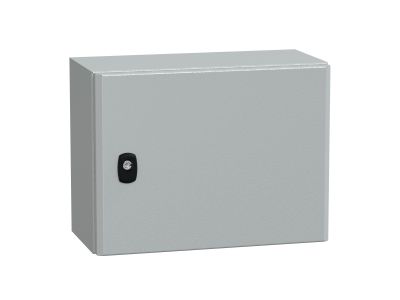

Obudowa Spacial S3D drzwi gładkie bez płyty montażowej 300x400x200 (WxSxG) IP66 IK10 RAL7035 | NSYS3D3420 Schneider Electric

Opis i Kluczowe Cechy

Obudowa Spacial S3D NSYS3D3420 firmy Schneider Electric to jednoczęściowa, składana i spawana obudowa metalowa o wymiarach 300x400x200 mm (WxSxG). Wyposażona w gładkie drzwi bez płyty montażowej, oferuje wysoki stopień ochrony IP66 oraz odporność na uderzenia mechaniczne IK10. Dzięki podwójnej grubości przedniego profilu i płaskiemu panelowi tylnemu konstrukcja jest lekka, a jednocześnie wyjątkowo sztywna, co przekłada się na niezawodną ochronę instalowanych wewnątrz urządzeń.

• IP66: Pełna ochrona przed pyłem i silnymi strumieniami wody – idealna do instalacji w wilgotnych, zapylonych lub mytych ciśnieniowo środowiskach przemysłowych.
• IK10: Odporność na uderzenia energią 20 J – obudowa wytrzymuje celowe lub przypadkowe uszkodzenia mechaniczne, chroniąc wnętrze przed uszkodzeniem.
• Metalowa konstrukcja składana i spawana: Zapewnia wysoką sztywność przy niskiej masie ułatwiającej transport i montaż.
• Podwójna grubość przedniego profilu: Wzmocniona krawędź czołowa zwiększa odporność na odkształcenia podczas eksploatacji.
• Brak płyty montażowej w zestawie: Umożliwia swobodny dobór odpowiedniej płyty do konkretnych urządzeń i systemów okablowania.

Zgodność z Normami

Obudowa Spacial S3D została zaprojektowana zgodnie z europejskimi normami dotyczącymi stopni ochrony (IP) i odporności na uderzenia (IK). Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki szczelności IP66 i wytrzymałości IK10 obudowa sprawdzi się w wymagających warunkach przemysłowych, zewnętrznych oraz w instalacjach wymagających wysokiego poziomu ochrony. Przeznaczona do montażu w systemach rozdzielnic, sterowania i automatyki.

• Instalacje w przemyśle (hale produkcyjne, oczyszczalnie, stacje uzdatniania wody) – odporność na wilgoć, kurz i uderzenia.
• Automatyka budynkowa oraz instalacje zewnętrzne (np. sterowanie oświetleniem, klimatyzacją) – szczelność IP66 pozwala na montaż bez zadaszenia.
• Rozdzielnice sterownicze i szafy zasilające w trudnych warunkach – metalowa konstrukcja zapewnia ekranowanie i odporność na korozję (RAL7035).
• Aplikacje wymagające częstego mycia ciśnieniowego (przemysł spożywczy, chemiczny) – obudowa wytrzymuje strumienie wody pod wysokim ciśnieniem.

Wskazówki Montażowe

Montaż i podłączenie obudowy oraz urządzeń wewnątrz może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Obudowę mocuj do stabilnego podłoża za pomocą odpowiednich śrub i kołków (nie dołączonych). Moment dokręcania elementów złącznych oraz przekrój przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Pamiętaj o zastosowaniu odpowiednich dławików kablowych do zachowania stopnia ochrony IP66.

FAQ

• Czy obudowa posiada fabrycznie zamontowaną płytę montażową? Nie, model NSYS3D3420 jest dostarczany bez płyty montażowej. Płytę należy dobrać osobno, w zależności od rodzaju i liczby montowanych urządzeń.
• Jakie akcesoria są dostępne do tej obudowy? Schneider Electric oferuje szeroką gamę akcesoriów (płyty montażowe, zamki, zawiasy, uszczelki, systemy klimatyzacji itp.) pasujących do serii Spacial S3D – szczegółowy wykaz znajdziesz w katalogu producenta.
• Jaki jest stopień ochrony dla wersji z podwójnymi drzwiami? Dla obudów z podwójnymi drzwiami producent deklaruje IP55 (zamiast IP66 dla pojedynczych drzwi). Natomiast odporność IK10 dotyczy wersji z drzwiami pełnymi; dla drzwi przeszklonych wynosi IK08.
