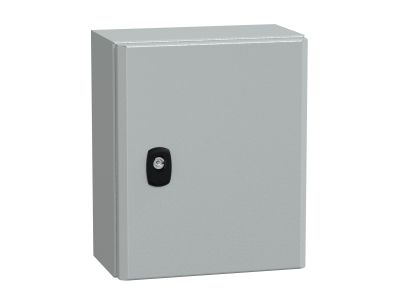

Obudowa Spacial S3D drzwi gładkie bez płyty montażowej 300x250x150 (WxSxG) IP66 IK10 RAL7035 | NSYS3D32515 Schneider Electric

Opis i Kluczowe Cechy

Obudowa Spacial S3D o symbolu NSYS3D32515 to wisząca obudowa kompaktowa z gładkimi drzwiami w kolorze RAL7035, o wymiarach 300x250x150 mm (wysokość x szerokość x głębokość). Wyposażona w stopień ochrony IP66 i odporność mechaniczną IK10, zapewnia niezawodne zabezpieczenie instalacji elektrycznej w wymagających środowiskach. Brak płyty montażowej umożliwia elastyczne doposażenie wnętrza według indywidualnych potrzeb.

• Stopień ochrony IP66: całkowita ochrona przed pyłem oraz ochrona przed silnymi strugami wody – gwarancja niezawodności w wilgotnych i zapylonych warunkach.
• Odporność na udary IK10: wytrzymałość na uderzenia o energii 20 J – zabezpieczenie przed przypadkowymi uszkodzeniami mechanicznymi i aktami wandalizmu.
• Brak płyty montażowej: możliwość samodzielnej aranżacji wnętrza (np. montaż szyny DIN, płyty perforowanej) – elastyczność konfiguracji i oszczędność miejsca.
• Standardowa płyta dławnicowa: ułatwia prowadzenie i mocowanie kabli, skraca czas instalacji.
• W zestawie drzwi, korpus, płyta dławika i zamek: kompletny zestaw gotowy do montażu – redukcja kosztów dodatkowych zakupów.

Zgodność z Normami

Obudowa Spacial S3D spełnia wymagania norm europejskich dotyczących obudów elektrycznych. Posiada certyfikat CE oraz jest zgodna z dyrektywami niskonapięciową i EMC. Produkt przechodzi rygorystyczne testy zapewniające bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i zewnętrznych.

Zastosowanie

Obudowa Spacial S3D przeznaczona jest do montażu w trudnych warunkach atmosferycznych i przemysłowych. Dzięki wysokiej szczelności i wytrzymałości mechanicznej sprawdza się zarówno wewnątrz, jak i na zewnątrz budynków.

• Rozdzielnice elektryczne w przemyśle, magazynach i halach produkcyjnych
• Stanowiska sterownicze i automatyka w obiektach narażonych na wilgoć, kurz i udary
• Instalacje zewnętrzne – oświetlenie, pompy, stacje ładowania pojazdów elektrycznych
• Systemy bezpieczeństwa i sygnalizacji w miejscach trudno dostępnych i wymagających ochrony

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Obudowę mocować do ściany lub konstrukcji za pomocą odpowiednich łączników (np. śrub kotwiących) przez otwory montażowe (brak w zestawie). Płyty dławnicowe należy dobrać do średnicy wprowadzanych kabli. Dokręcanie śrub oraz momenty dokręcania zgodnie z dokumentacją producenta. Po montażu sprawdzić szczelność zamknięcia i działanie zamka.

FAQ

• Czy obudowa zawiera płytę montażową? Nie, obudowa dostarczana jest bez płyty montażowej, co pozwala na elastyczne doposażenie według potrzeb – można zamontować np. szynę DIN lub płytę perforowaną.
• Jaki jest stopień ochrony i odporność na udary? Obudowa posiada stopień ochrony IP66 (pyłoszczelna i odporna na silne strugi wody) oraz odporność mechaniczną IK10 (udary 20 J).
• Czy obudowa nadaje się do montażu na zewnątrz? Tak, dzięki IP66 i IK10 jest idealna do instalacji zewnętrznych, np. w stacjach ładowania, rozdzielnicach ogrodowych czy oświetleniu terenu.
