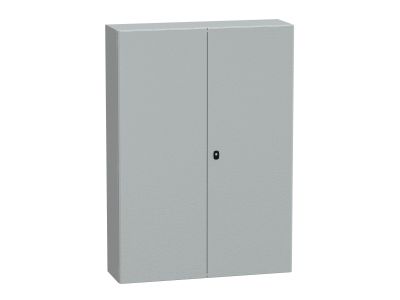

Obudowa Spacial S3D drzwi gładkie bez płyty montażowej 1400x1000x300 (WxSxG) IP55 IK10 RAL7035 | NSYS3D141030D Schneider Electric

Opis i Kluczowe Cechy

Obudowa kompaktowa Spacial S3D o wymiarach 1400 x 1000 x 300 mm (wys. x szer. x głęb.) przeznaczona do montażu wiszącego. Model z gładkimi drzwiami, bez płyty montażowej, w kolorze szarym RAL7035. Wysoki stopień ochrony IP55 oraz odporność mechaniczna IK10 zapewniają skuteczną ochronę aparatury w trudnych warunkach przemysłowych. Numer katalogowy: NSYS3D141030D.

• IP55: ochrona przed pyłem i strugami wody – idealna do instalacji w halach produkcyjnych i na zewnątrz pod zadaszeniem.
• IK10: odporność na uderzenia mechaniczne o energii 20 J – bezpieczeństwo nawet w strefach narażonych na przypadkowe uszkodzenia.
• Wymiary 1400 x 1000 x 300 mm: przestronna przestrzeń wewnętrzna do montażu aparatury, listew zaciskowych i urządzeń sterowniczych.
• Gładkie drzwi (2 szt.) i zamek: estetyczny wygląd oraz łatwy dostęp do wnętrza przy zachowaniu bezpieczeństwa przed nieautoryzowanym otwarciem.
• Brak płyty montażowej: umożliwia elastyczne dopasowanie własnej konstrukcji nośnej lub zastosowanie dedykowanej płyty (dostępnej osobno).

Zgodność z Normami

Obudowa Spacial S3D spełnia wymagania europejskich norm dla obudów stosowanych w rozdzielnicach i sterowniach przemysłowych. Posiada certyfikację CE oraz deklarację zgodności producenta. Stopień ochrony IP55 oraz klasa odporności mechanicznej IK10 potwierdzone badaniami typowymi.

Zastosowanie

Obudowa wisząca Spacial S3D sprawdza się wszędzie tam, gdzie potrzebna jest wytrzymała, szczelna obudowa do montażu aparatury sterującej, zabezpieczeń i łącz. Przeznaczona do pracy w środowisku przemysłowym, także w strefach o podwyższonej wilgotności i ryzyku uszkodzeń mechanicznych.

• Rozdzielnice główne i podrozdzielnice w halach produkcyjnych, magazynach i centrach logistycznych.
• Obudowy dla systemów sterowania maszynami i liniami technologicznymi.
• Instalacje w budynkach użyteczności publicznej (szkoły, biura, hale sportowe) wymagające odporności na wandalizm.
• Zewnętrzne instalacje pod zadaszeniem (np. przepompownie, stacje transformatorowe).

Wskazówki Montażowe

Montaż obudowy Spacial S3D może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV lub wyższymi) po bezwzględnym odłączeniu napięcia. Obudowę należy zamocować na ścianie lub konstrukcji wsporczej za pomocą odpowiednich uchwytów (w zestawie lub dostępne jako akcesoria). Przekroje przewodów wprowadzanych przez płyty dławnic należy dobrać zgodnie z normami oraz przewidywanym obciążeniem prądowym. W przypadku montażu drzwi i zamka – sprawdzić poprawność domknięcia i działanie zamka.

FAQ

• Czy obudowa jest dostarczana z płytą montażową? Nie, model NSYS3D141030D sprzedawany jest bez płyty montażowej. Płytę można dokupić osobno (zalecana płyta o wymiarach dostosowanych do wnętrza obudowy).
• Jaki jest stopień ochrony i odporność mechaniczna? Obudowa posiada IP55 (ochrona przed pyłem i strugami wody) oraz IK10 (odporność na uderzenia o energii 20 J).
• Czy drzwi są gładkie, czy mają okienko/wizjer? Drzwi są gładkie (bez okienka), co zapewnia maksymalną wytrzymałość i estetyczny wygląd. Do podglądu aparatury zaleca się zastosowanie modeli z okienkiem.
