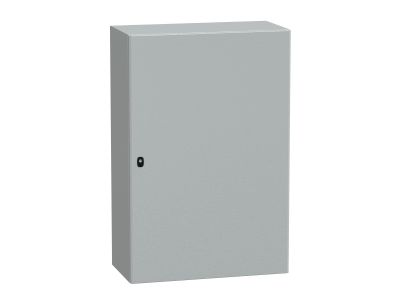

Obudowa Spacial S3D drzwi gładkie bez płyty montażowej 1200x800x400 (WxSxG) IP66 IK10 RAL7035 | NSYS3D12840 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D (symbol NSYS3D12840) firmy Schneider Electric to kompaktowe rozwiązanie do zabudowy aparatury sterowniczej i rozdzielczej. Wymiary 1200x800x400 mm (WxSxG) zapewniają przestronne wnętrze, a stopień ochrony IP66 i klasa udarności IK10 gwarantują niezawodność nawet w najcięższych warunkach przemysłowych i zewnętrznych. Obudowa dostarczana jest bez płyty montażowej, co daje elastyczność w doborze własnej płyty lub bezpośrednim montażu urządzeń. Drzwi gładkie z zamkiem zabezpieczają wnętrze przed nieautoryzowanym dostępem. Kolor szary RAL7035 zapewnia neutralny, profesjonalny wygląd.

• Wymiary (WxSxG) 1200x800x400 mm: Duża przestrzeń montażowa pozwala na swobodne rozmieszczenie aparatury modułowej, styczników, sterowników i okablowania.
• Stopień ochrony IP66: Całkowita pyłoszczelność i ochrona przed silnymi strumieniami wody – obudowa nadaje się do instalacji na zewnątrz i w agresywnym środowisku.
• Klasa udarności IK10: Odporność na uderzenia mechaniczne o energii 20 J chroni wrażliwe wyposażenie przed uszkodzeniami w strefach o dużym ryzyku uderzeń.
• Brak płyty montażowej: Możliwość samodzielnego wyboru płyty montażowej o odpowiednim wymiarze i materiale, lub montaż bezpośredni w obudowie – elastyczność dopasowania do projektu.
• Drzwi gładkie z zamkiem: Estetyczny wygląd i skuteczne zabezpieczenie przed przypadkowym lub nieuprawnionym otwarciem.

Zgodność z Normami

Obudowa Spacial S3D została zaprojektowana zgodnie z europejskimi standardami dotyczącymi stopni ochrony IP (IEC 60529) i klas udarności IK (IEC 62262). Produkt posiada certyfikat CE i spełnia wymagania dyrektyw niskonapięciowych oraz kompatybilności elektromagnetycznej. Zastosowane materiały i konstrukcja gwarantują długotrwałą niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Uniwersalna obudowa wisząca Spacial S3D sprawdzi się w wielu środowiskach, gdzie wymagana jest wysoka szczelność i odporność na uszkodzenia mechaniczne. Doskonała do zabudowy aparatury sterowniczej, zasilaczy, rozdzielnic głównych i pomocniczych.

• Instalacje przemysłowe w halach produkcyjnych, magazynach i na zewnątrz – pełna ochrona przed pyłem, wilgocią i uderzeniami.
• Rozdzielnice w infrastrukturze energetycznej (stacje transformatorowe, sieci dystrybucyjne) wymagające obudów o klasie IK10.
• Automatyka budynkowa i systemy BMS – estetyczna obudowa z zamkiem do sterowników PLC, kontrolerów i zasilaczy awaryjnych.
• Instalacje w strefach zagrożonych wybuchem (strefy Ex) – jako osłona dla aparatury w bezpiecznej strefie (przy zachowaniu odpowiednich przepisów).

Wskazówki Montażowe

Montaż obudowy może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Obudowę mocuje się do ściany za pomocą odpowiednich uchwytów/dybeli (nie są dołączone) – należy dobrać nośność do masy wyposażenia wewnętrznego. Po zamontowaniu sprawdzić uszczelnienie drzwi i dławików kablowych. Przekroje przewodów dobrać zgodnie z normami i obciążeniem. W przypadku montażu płyty montażowej należy wykorzystać otwory mocujące w korpusie.

FAQ

• Jakie są wymiary obudowy wewnętrznej? Wymiary wewnętrzne odpowiadają nominalnym 1200x800x400 mm (WxSxG). Brak płyty montażowej – przestrzeń użytkową można dowolnie zaaranżować.
• Czy obudowa nadaje się do montażu na zewnątrz? Tak, stopień ochrony IP66 zapewnia odporność na kurz i silne strumienie wody, a klasa IK10 chroni przed uderzeniami. Obudowa może pracować w pełnym zakresie temperaturowym typowym dla środowisk zewnętrznych.
• Czy w zestawie znajduje się płyta montażowa? Nie. Obudowa dostarczana jest bez płyty montażowej (opis: „bez płyty montażowej”). Płytę należy dobrać osobno, np. stalową lub izolacyjną, w zależności od potrzeb projektu.
