Obudowa SMX 316L 2000x1000x400 | NSYSMX201040H Schneider Electric

Opis i Kluczowe Cechy

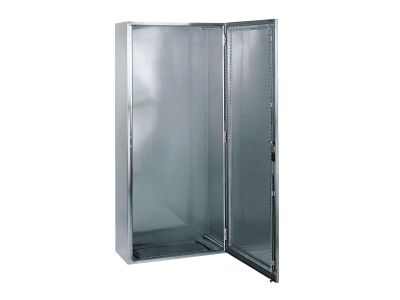

Obudowa oznaczona symbolem NSYSMX201040H to wykonana ze stali nierdzewnej 316L konstrukcja o wymiarach 2000 x 1000 x 400 mm (wys. x szer. x gł.). Dzięki zastosowaniu stali 316L obudowa charakteryzuje się podwyższoną odpornością na korozję, szczególnie w środowiskach agresywnych chemicznie i wilgotnych. Duże gabaryty umożliwiają zabudowę rozbudowanych zestawów aparatury modułowej, sterowników PLC, zasilaczy czy systemów automatyki. Brak jest szczegółowych danych o stopniu ochrony ani norm – przed montażem zaleca się weryfikację przeznaczenia obudowy z dokumentacją producenta.

• Materiał 316L: Zastosowanie stali nierdzewnej kwasoodpornej zapewnia długotrwałą ochronę przed korozją w przemyśle spożywczym, chemicznym i morskim.
• Wymiary 2000x1000x400 mm: Przestronna wnęka pozwala na instalację dużej liczby szyn TH35, modułów oraz prowadzenie przewodów w estetyczny sposób.
• Konstrukcja modułowa (seria SMX): Umożliwia łączenie z akcesoriami montażowymi, drzwiami, elementami osłonowymi – pod warunkiem zgodności z systemem (szczegóły w karcie).
• Brak podanych parametrów elektrycznych: Obudowa służy wyłącznie jako element konstrukcyjny – nie jest wyposażona w aparaturę łączeniową. Pełną funkcjonalność nadaje jej wyposażenie wewnętrzne.

Zgodność z Normami

Producent deklaruje zgodność z obowiązującymi normami europejskimi (oznaczenie CE). Dokładne numery norm (np. IEC/EN 62208 dla obudów pustych) należy sprawdzić w oryginalnej dokumentacji technicznej dołączonej do produktu. Jakość wykonania potwierdzona jest certyfikatem fabrycznym.

Zastosowanie

Obudowa przeznaczona jest do zabudowy aparatury sterowniczej, rozdzielczej i automatyki w środowiskach wymagających wysokiej higieny i odporności na korozję. Sprawdzi się w następujących scenariuszach:

• Przemysł spożywczy – ochrona paneli sterujących przed wilgocią i agresywnymi środkami myjącymi.
• Instalacje w strefach morskich i offshore – odporność na działanie soli i wilgoci.
• Przemysł chemiczny – obudowa kwasoodporna dla aparatury w strefach o podwyższonym ryzyku korozji.
• Węzły sterowania w oczyszczalniach ścieków i ujęciach wody – trwałość w warunkach ciągłej wilgoci.

Wskazówki Montażowe

Montaż obudowy oraz instalacja wewnętrznego wyposażenia powinny być wykonane przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją producenta. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od obwodów, które będą umieszczone w obudowie. Obudowę mocuje się do podłoża za pomocą otworów montażowych (widok na rysunku) – zalecany moment dokręcania śrub podany jest w instrukcji. Przekrój przewodów wprowadzanych do obudowy musi być dobrany do prądu obciążenia zgodnie z normami instalacyjnymi.

FAQ

• Czy obudowa posiada stopień ochrony IP? W dostarczonych danych nie podano stopnia ochrony. Należy sprawdzić etykietę produktu lub dokumentację – typowe obudowy z stali 316L w tej serii często uzyskują IP66 po zamontowaniu odpowiednich uszczelek, jednak potwierdzenie wymaga karty katalogowej.
• Z jakiego materiału wykonana jest obudowa? Wykonana ze stali nierdzewnej kwasoodpornej 316L, która charakteryzuje się wyjątkową odpornością na korozję w porównaniu do standardowej stali 304.
• Jaki jest wymiar otworów montażowych (rozstaw)? Dane wejściowe nie zawierają informacji o rozstawie otworów. Rysunek techniczny dostępny w dokumentacji producenta (symbol NSYSMX201040H) podaje dokładne wymiary mocowania.
