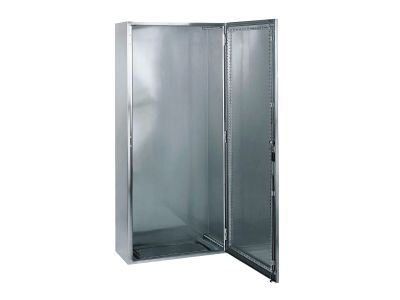

Obudowa SMX 316L 1800x1200x400 | NSYSMX181240H Schneider Electric

Opis i Kluczowe Cechy

Obudowa oznaczona symbolem NSYSMX181240H z serii SMX wykonana ze stali nierdzewnej 316L (kwasoodpornej) zapewnia wysoką odporność na korozję w agresywnych środowiskach przemysłowych. Wymiary 1800 x 1200 x 400 mm (wys. x szer. x gł.) oferują przestronne wnętrze do zabudowy aparatury rozdzielczej, sterowniczej i automatyki.

• Materiał 316L: Stal nierdzewna o podwyższonej odporności na kwasy, chlor i wilgoć – idealna do branży chemicznej, spożywczej, farmaceutycznej i offshore.
• Wymiary 1800 x 1200 x 400 mm: Duża pojemność pozwala na montaż wielu urządzeń i zachowanie wygodnego dostępu serwisowego.
• Konstrukcja obudowy SMX: Solidna, spawana rama i drzwi z uszczelką zapewniają szczelność i trwałość mechaniczną.
• Łatwy montaż: Przewidziano mocowanie na stopie lub bezpośrednio do ściany (zgodnie z dokumentacją producenta). Wnętrze wyposażone w regulowane płyty montażowe.

Zgodność z Normami

Obudowa jest zgodna z europejskimi normami bezpieczeństwa oraz posiada oznaczenie CE. Wykonana w standardzie DIN, przeznaczona do użytku w instalacjach niskiego napięcia. Należy montować i eksploatować zgodnie z wytycznymi producenta zawartymi w karcie katalogowej.

Zastosowanie

Obudowa SMX 316L sprawdza się w miejscach o dużym zapyleniu, wilgotności i zagrożeniu chemicznym, gdzie wymagana jest wysoka odporność korozyjna. Przeznaczona do zabudowy aparatury łączeniowej, sterowniczej i pomiarowej.

• Przemysł chemiczny i petrochemiczny – ochrona przed agresywnymi parami i cieczami.
• Przemysł spożywczy – częste mycie środkami dezynfekującymi, odporność na kwasy.
• Instalacje offshore i portowe – działanie w atmosferze słonej, mgły wodnej.
• Stacje uzdatniania wody, oczyszczalnie ścieków – wysoka wilgotność, opryski.

Wskazówki Montażowe

Montaż i podłączanie urządzeń wewnątrz obudowy może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Obudowę mocować do podłoża za pomocą odpowiednich śrub (nie dołączonych), dostosowanych do ciężaru i warunków montażu. Wszelkie otwory wprowadzenia kabli uszczelnić zgodnie z wymaganym stopniem ochrony IP. Przekroje przewodów i momenty dokręcania zacisków aparatury dobierać według dokumentacji technicznej danego urządzenia.

FAQ

• Czy obudowa nadaje się do pracy na zewnątrz? Materiał 316L jest odporny na korozję atmosferyczną, jednak producent nie podaje stopnia ochrony IP – w przypadku montażu zewnętrznego należy zastosować odpowiednie uszczelnienia i zadaszenie, a także sprawdzić szczelność.
• Czy drzwi są wyposażone w zamek? W danych technicznych nie wskazano informacji o zamku – standardowo obudowy SMX mogą być wyposażone w wkładkę z kluczem lub klamkę. Szczegóły należy zweryfikować w karcie katalogowej konkretnego egzemplarza.
• Jaka jest nośność płyty montażowej? Producent nie podaje w nazwie ani symbolu maksymalnego obciążenia – w celu doboru udźwigu płyty montażowej należy skonsultować się z dokumentacją techniczną lub producentem.
