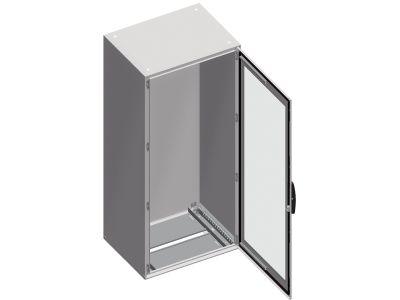

Obudowa SM 1800X800X500 PRZEZR. | NSYSM18850T Schneider Electric

Opis i Kluczowe Cechy

Obudowa PanelSeT SM (symbol NSYSM18850T) to wolnostojący monoblok wykonany z niskowęglowej stali, zaprojektowany do pracy w trudnych warunkach środowiskowych. Wymiary 1800 x 800 x 500 mm zapewniają przestronne wnętrze dla aparatury łączeniowej, sterowniczej i zabezpieczającej. Epoksydowo-poliestrowa powłoka w kolorze RAL7035 (szary) z czarnym uchwytem (RAL9005) gwarantuje odporność na korozję i uszkodzenia mechaniczne. Przeszklone drzwi z 4-punktowym zamkiem umożliwiają szybki podgląd instalacji bez otwierania obudowy.

• Wymiary 1800 x 800 x 500 mm: duża przestrzeń montażowa dla rozdzielnic głównych, szaf sterowniczych i układów automatyki.
• Stopień ochrony IP55: skuteczna ochrona przed pyłem oraz strugami wody – odpowiednia do hali produkcyjnej i obiektów narażonych na wilgoć.
• Odporność na uderzenia IK08: wytrzymałość na mechaniczne uszkodzenia, np. przypadkowe uderzenia narzędziami podczas prac konserwacyjnych.
• Przeszklone, demontowalne drzwi z otwarciem 120°: łatwy dostęp do wyposażenia oraz możliwość zdjęcia drzwi w celu serwisu.
• Certyfikaty BV, UL oraz DNV (morski): potwierdzona zgodność z rygorystycznymi wymaganiami bezpieczeństwa i trwałości, także dla zastosowań offshore.

Zgodność z Normami

Obudowa posiada certyfikaty BV (Bureau Veritas), UL oraz certyfikat morski DNV. Spełnia tym samym międzynarodowe standardy w zakresie bezpieczeństwa, wytrzymałości mechanicznej i odporności środowiskowej. Produkt oznaczony znakiem CE i wykonany zgodnie z wymaganiami dyrektyw Unii Europejskiej.

Zastosowanie

PanelSeT SM to uniwersalna obudowa wolnostojąca przeznaczona do montażu wewnątrz pomieszczeń przemysłowych i komercyjnych.

• Główne rozdzielnice elektryczne w zakładach produkcyjnych i magazynach.
• Szafy sterownicze dla maszyn i urządzeń w automatyce przemysłowej.
• Instalacje w obiektach narażonych na wilgoć i zapylenie (IP55) – hale, kotłownie, stacje uzdatniania.
• Zastosowania morskie i offshore dzięki certyfikatowi DNV.

Wskazówki Montażowe

Montaż i podłączenie obudowy może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Obudowę należy stabilnie posadowić na równej, niepalnej podłodze i przymocować do podłoża za pomocą otworów montażowych w korpusie. Przekroje przewodów oraz sposób wprowadzenia kabli dostosuj do prądów obciążenia i wymogów ochrony przeciwporażeniowej. Dokręcaj elementy mocujące zgodnie z momentem podanym w dokumentacji technicznej producenta. Płyta montażowa i drzwi mogą być demontowane dla ułatwienia instalacji wewnętrznej.

FAQ

• Czy drzwi obudowy są przezroczyste? Tak, obudowa wyposażona jest w przeszklone drzwi, które umożliwiają kontrolę wskaźników i urządzeń bez otwierania – przy zachowaniu stopnia ochrony IP55.
• Jaki jest stopień ochrony i odporność na uderzenia? Obudowa spełnia wymagania IP55 (pyłoszczelność i ochrona przed strugami wody) oraz IK08 (odporność na uderzenia energią 5 J).
• Czy obudowa nadaje się do środowiska morskiego? Tak, posiada certyfikat DNV (Det Norske Veritas), który potwierdza jej przydatność w warunkach morskich i offshore.
