Obudowa SM 1800X800X300 PRZEZR. | NSYSM18830T Schneider Electric

Opis i Kluczowe Cechy

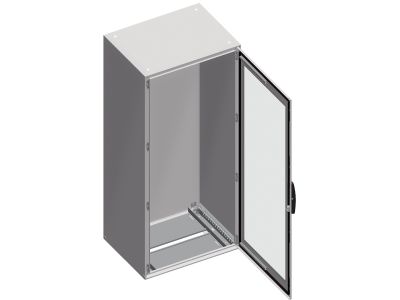

Obudowa wolnostojąca PanelSeT SM (symbol NSYSM18830T) marki Schneider Electric to wielofunkcyjny, kompaktowy monoblok wykonany z niskowęglowej stali, przeznaczony do pracy w trudnych warunkach środowiskowych. Wymiary 1800 mm wysokości, 800 mm szerokości i 300 mm głębokości zapewniają przestrzeń dla rozbudowanych instalacji elektrycznych i sterowniczych, a stopień ochrony IP55 skutecznie zabezpiecza wnętrze przed wnikaniem pyłu i wody.

• Stopień ochrony IP55: Chroni przed pyłem i strugami wody – gwarantuje niezawodną pracę urządzeń nawet w zapylonych i wilgotnych halach produkcyjnych.
• Klasa odporności na uderzenia IK08: Wytrzymała konstrukcja zapewnia ochronę wewnętrznego osprzętu przed przypadkowymi uderzeniami mechanicznymi.
• Przeszklone drzwi z otwarciem 120°: Umożliwiają swobodny podgląd oraz łatwy dostęp do aparatury i komponentów podczas konserwacji i przeglądów.
• 4-punktowy zamek z uchwytem i wkładką 5 mm (podwójny rygiel): Solidne zabezpieczenie przed nieautoryzowanym otwarciem, istotne w instalacjach wymagających podwyższonego bezpieczeństwa.
• Wykonanie z niskowęglowej stali z powłoką epoksydowo-poliesterową (RAL7035): Odporność na korozję i długotrwała estetyka nawet w agresywnych środowiskach przemysłowych, z czarnym uchwytem RAL9005.

Zgodność z Normami

Obudowa PanelSeT SM posiada certyfikaty UL oraz BV, a także certyfikat morski DNV, potwierdzające jej przydatność w wymagających aplikacjach. Produkt spełnia europejskie standardy ochrony obudów (IP i IK) oraz posiada oznakowanie CE, co gwarantuje zgodność z obowiązującymi dyrektywami.

Zastosowanie

Dzięki kompaktowej, a jednocześnie pojemnej konstrukcji oraz odporności na trudne warunki obudowa sprawdzi się w różnorodnych instalacjach rozdzielczych i sterowniczych.

• Przemysłowe szafy rozdzielcze i sterownicze: Idealna do zabudowy aparatury modułowej, przekaźników, sterowników PLC czy zasilaczy w halach produkcyjnych.
• Instalacje w środowisku wilgotnym i zapylonym: Stopień IP55 zapewnia ochronę w piwnicach, kotłowniach, magazynach czy na zewnątrz pod zadaszeniem.
• Aplikacje wymagające częstego dostępu: Przeszklone drzwi i demontowalne wsporniki płyty montażowej ułatwiają szybki dostęp do sprzętu przy pracach serwisowych.
• Instalacje o podwyższonych wymaganiach bezpieczeństwa: 4-punktowy zamek i odporność na uderzenia IK08 zabezpieczają wrażliwe komponenty przed wandalizmem i przypadkowymi uszkodzeniami.

Wskazówki Montażowe

Montaż i konserwacja obudowy mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wszystkich obwodów wewnątrz obudowy. Obudowę wolnostojącą ustawić na równej i stabilnej powierzchni, zabezpieczając przed przewróceniem zgodnie z dokumentacją producenta. Płytę montażową (zamawianą oddzielnie) mocować za pomocą dostarczonych wsporników. Wszelkie przepusty kablowe wykonać z zachowaniem stopnia ochrony IP55. Przekrój przewodów należy dobrać do obciążenia prądowego i wymogów norm.

FAQ

• Czy obudowa ma przeszklone drzwi? Tak, obudowa wyposażona jest w jeden korpus z jednymi przeszklonymi drzwiami, co umożliwia wizualną kontrolę sprzętu bez konieczności otwierania.
• Jaki stopień ochrony i odporność na uderzenia posiada ten model? Obudowa oferuje stopień ochrony IP55 oraz klasę odporności mechanicznej IK08, co oznacza ochronę przed pyłem, strugami wody i uderzeniami energii 5 J.
• Czy płyta montażowa jest w zestawie? Obudowa dostarczana jest bez płyty montażowej – w zestawie znajdują się 4 wsporniki do jej mocowania. Płytę należy zamówić osobno (dostępna w ofercie Schneider Electric).
