Obudowa SM 1600X800X300 D.PEŁNE | NSYSM16830 Schneider Electric

Opis i Kluczowe Cechy

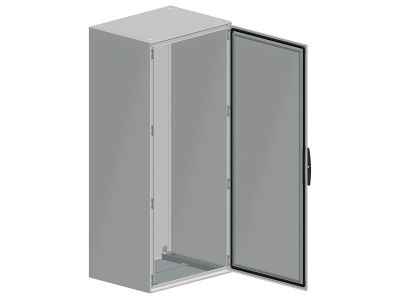

Obudowa wolnostojąca PanelSeT SM (symbol NSYSM16830) wykonana z niskowęglowej stali o wymiarach 1600 mm (wys.) x 800 mm (szer.) x 300 mm (głęb.) zapewnia solidną ochronę urządzeń w trudnych warunkach przemysłowych. Dzięki stopniowi ochrony IP55 oraz odporności na uderzenia IK10 gwarantuje niezawodność w środowiskach zapylonych i wilgotnych. Wyposażona w gładkie drzwi z 4-punktowym zamkiem i uchwytem w kolorze RAL9005, a także w 1 płytę przepustową kablową z 1 wejściem oraz 4 wsporniki płyty montażowej – ułatwia organizację okablowania i montażu.

• Wymiary 1600 x 800 x 300 mm: kompaktowa, monoblokowa konstrukcja oferuje wystarczającą przestrzeń do zabudowy aparatury, zachowując ergonomiczne proporcje dla łatwego umieszczenia w ciągu technologicznym.
• Stopień ochrony IP55: skuteczna bariera przed wnikaniem pyłu i strug wody, co pozwala na stosowanie w halach produkcyjnych, warsztatach i na zewnątrz w osłonie.
• Odporność na uderzenia IK10: wytrzymałość mechaniczna na poziomie 20 J zabezpiecza wnętrze przed przypadkowymi uderzeniami, wandalizmem i wibracjami.
• Drzwi otwierane do 120°: szeroki kąt otwarcia umożliwia komfortowy dostęp do wnętrza podczas konserwacji i wymiany komponentów; drzwi są demontowalne.
• 4-punktowy zamek z wkładką 5 mm i podwójnym ryglem: zapewnia wysoki poziom zabezpieczenia przed nieautoryzowanym otwarciem, a jednocześnie prostą obsługę jednym uchwytem.

Zgodność z Normami

Obudowa posiada certyfikat BV (Bureau Veritas) oraz UL, co potwierdza zgodność z międzynarodowymi standardami bezpieczeństwa i jakości. Dodatkowo uzyskała certyfikat morski DNV, umożliwiający zastosowanie w środowiskach okrętowych i offshore. Produkt spełnia wymagania norm odporności na warunki środowiskowe i mechaniczne zgodnie z deklaracją producenta dla stopnia IP55 i klasy IK10.

Zastosowanie

Obudowa PanelSeT SM dedykowana jest do montażu w rozdzielnicach głównych, szafach sterowniczych oraz w systemach automatyki przemysłowej, gdzie wymagana jest wysoka odporność na czynniki zewnętrzne.

• Zabezpieczenie aparatury modułowej, styczników, przełączników i przekaźników w halach produkcyjnych o podwyższonym zapyleniu i wilgotności.
• Zastosowanie w energetyce jako wolnostojąca szafa rozdzielcza w obiektach przemysłowych i komercyjnych.
• Instalacje w środowisku morskim – zgodność z DNV umożliwia montaż na statkach, platformach wiertniczych i w porcie.
• Pomieszczenia techniczne wymagające łatwego dostępu do wnętrza dzięki drzwiom otwieranym 120° i demontowalnym wspornikom.

Wskazówki Montażowe

Montaż obudowy musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa i bezwzględnym odłączeniem napięcia przed jakimikolwiek pracami. Obudowę należy ustawić na równej, stabilnej posadce i wypoziomować. Płytę montażową (dostarczana osobno) mocować za pomocą dołączonych wsporników. Przekrój przewodów oraz sposób wprowadzenia kabli przez płytę przepustową należy dobrać zgodnie z obowiązującymi normami i dokumentacją techniczną. Dokręcać śruby mocujące z momentem zgodnym z wytycznymi producenta.

FAQ

• Czy obudowa posiada fabrycznie zamontowaną płytę montażową? W standardowym zestawie znajduje się 1 korpus, 1 drzwi, 1 płyta przepustowa kablowa oraz 4 wsporniki płyty montażowej – płyta montażowa nie jest dołączona i należy ją zamówić oddzielnie.
• Jaki jest stopień ochrony drzwi po otwarciu? IP55 dotyczy obudowy zamkniętej. Po otwarciu drzwi traci się ochronę przed pyłem i wodą – prace wewnątrz należy wykonywać w suchych, czystych warunkach.
• Czy można demontować wsporniki płyty montażowej? Tak, wszystkie 4 wsporniki są demontowalne, co ułatwia konserwację i modyfikację układu montażowego wewnątrz obudowy.
