Obudowa SM 1400X800X400 PRZEZR. | NSYSM14840T Schneider Electric

Opis i Kluczowe Cechy

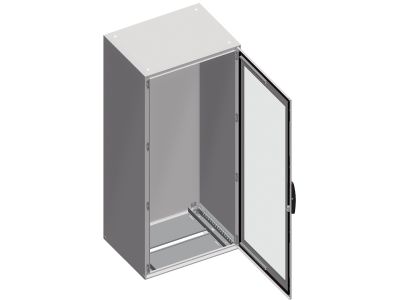

Obudowa wolnostojąca Schneider Electric PanelSeT SM (symbol NSYSM14840T) to kompaktowy monoblok z niskowęglowej stali, zaprojektowany do ciężkich warunków środowiskowych. Wymiary nominalne: wysokość 1400 mm, szerokość 800 mm, głębokość 400 mm. Kolor szary RAL7035 z epoksydowo-poliestrową powłoką, uchwyt czarny RAL9005. Wyposażona w 1 przeszklone drzwi (otwierane do 120°, odwracalne), 1 płytę przepustową kablową z 1 wejściem oraz 4 wsporniki płyty montażowej. Dzięki stopniowi ochrony IP55 i odporności na uderzenia IK08 zapewnia bezpieczną pracę w trudnym otoczeniu.

• Wymiary (WxSxG): 1400 x 800 x 400 mm – wystarczająca pojemność dla rozbudowanych instalacji sterowania, zasilania i automatyki.
• Stopień ochrony IP55: skuteczna ochrona przed wnikaniem pyłu i strug wody, gwarantująca niezawodność nawet w zapylonych i wilgotnych halach przemysłowych.
• Klasa odporności na uderzenia IK08: wytrzymałość na uderzenia mechaniczne (5 J), minimalizująca ryzyko uszkodzeń w wyniku przypadkowych kolizji.
• 4-punktowy zamek z uchwytem i wkładką 5 mm (podwójny rygiel): bezpieczne domykanie drzwi i odporność na nieautoryzowany dostęp.
• Drzwi przeszklone, otwierane do 120° (odwracalne, demontowalne): ułatwiony dostęp do aparatury wewnątrz, możliwość zmiany kierunku otwierania oraz serwis bez przeszkód.

Zgodność z Normami

Obudowa posiada certyfikaty BV (Bureau Veritas) i UL (Underwriters Laboratories) oraz certyfikat morski DNV. Dzięki temu spełnia wymagania dla zastosowań okrętowych i przemysłowych. Stopień ochrony IP55 oraz odporność na uderzenia IK08 potwierdzają zgodność z międzynarodowymi standardami szczelności i wytrzymałości mechanicznej. Produkt oznaczony znakiem CE.

Zastosowanie

Obudowa PanelSeT SM NSYSM14840T sprawdza się w miejscach wymagających wytrzymałości, ochrony przed środowiskiem oraz łatwego dostępu do instalowanych urządzeń. Przeznaczona głównie do sektora przemysłowego i infrastruktury krytycznej.

• Rozdzielnice główne i podrozdzielnice w halach produkcyjnych, magazynach i warsztatach.
• Obudowy dla układów sterowania maszyn, przekaźników, styczników, przemienników częstotliwości i PLC.
• Instalacje w strefach narażonych na wilgoć, pył i uderzenia – np. na zewnątrz pod zadaszeniem, w oczyszczalniach, portach.
• Aplikacje okrętowe i offshore – dzięki certyfikatowi DNV i BV.

Wskazówki Montażowe

Obudowę wolnostojącą należy ustawić na stabilnym, równym podłożu. Montaż i podłączenie wewnętrznej aparatury (szyny TH35, płyty montażowej) oraz wprowadzenie kabli przez płytę przepustową powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed jakimikolwiek pracami bezwzględnie odłącz napięcie zasilania. Dobór przewodów i zabezpieczeń zgodny z dokumentacją techniczną i normami. Zalecany moment dokręcania śrub wg instrukcji producenta.

FAQ

• Czy drzwi można odwrócić (zmienić kierunek otwierania)? Tak, drzwi są odwracalne – można je zamontować jako lewe lub prawe. Dodatkowo można je zdemontować w celach konserwacyjnych.
• Jaki stopień ochrony i odporność na uderzenia ma ta obudowa? Posiada IP55 (ochrona przed pyłem i strugą wody) oraz IK08 (odporność na uderzenia mechaniczne energii 5 J).
• Czy obudowa ma certyfikaty morskie? Tak, posiada certyfikat DNV oraz BV – nadaje się do zastosowań na statkach i w środowisku morskim.
