Obudowa SM 1400X1200X400 drzwi pełne z płytą montażową | NSYSM1412402DP Schneider Electric

Opis i Kluczowe Cechy

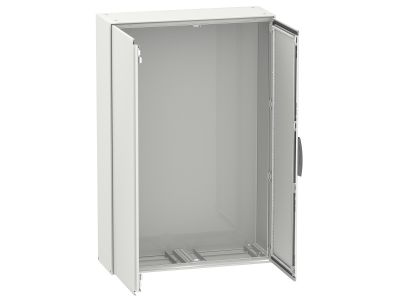

Obudowa stojąca Spacial SM o symbolu NSYSM1412402DP to kompaktowa szafa z drzwiami pełnymi i fabrycznie montowaną płytą dławika kablowego oraz płytą montażową. Wymiary 1400 x 1200 x 400 mm (wys. x szer. x gł.) zapewniają przestrzeń dla różnorodnych rozdzielnic i szaf sterowniczych w aplikacjach przemysłowych i budynkowych.

• Wysokość 1400 mm, szerokość 1200 mm, głębokość 400 mm: optymalna pojemność dla montażu aparatury modułowej, sterowników PLC oraz listew zaciskowych – umożliwia ergonomiczne rozmieszczenie komponentów.
• Drzwi pełne (2 szt.): chronią wnętrze przed dostępem osób niepowołanych i cząstkami stałymi; stałe mocowanie wkrętami dla zawias ułatwia serwis.
• Płyta montażowa wraz z 4 wspornikami: stabilna powierzchnia do szybkiego montażu szyn TH35, korytek kablowych i osprzętu – skraca czas instalacji.
• System blokujący drzwi lewe + uchwyt: umożliwia zamknięcie drzwi na klucz, zwiększając bezpieczeństwo i uniemożliwiając przypadkowe otwarcie.
• Kątówka płyty montażowej mocowana wkrętami: solidne połączenie ze wspornikami zapewnia sztywność konstrukcji i odporność na wibracje.

Zgodność z Normami

Obudowa Spacial SM spełnia wymagania europejskich norm branżowych dla szaf sterowniczych i rozdzielnic niskiego napięcia. Produkt posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej. Ze względu na brak podanych przez producenta konkretnych norm, zalecamy weryfikację z dokumentacją techniczną dla konkretnych zastosowań.

Zastosowanie

Obudowa stojąca NSYSM1412402DP przeznaczona jest do zabudowy aparatury elektrycznej i sterowniczej w układach niskiego napięcia. Sprawdza się w różnorodnych scenariuszach:

• Rozdzielnice główne i podrozdzielnice w obiektach przemysłowych i komercyjnych – centralne punkty zasilania i rozdziału energii.
• Szafy sterownicze do automatyki budynkowej (BMS, HVAC) – montaż styczników, przekaźników, sterowników PLC i układów sygnalizacji.
• Instalacje fotowoltaiczne i magazyny energii – bezpieczna obudowa dla inwerterów, rozłączników i zabezpieczeń.
• Infrastruktura IT i serwerownie – jako szafa do montażu UPS, listw zasilających i okablowania strukturalnego.

Wskazówki Montażowe

Montaż obudowy oraz wszelkie prace elektryczne wewnątrz muszą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem instalacji bezwzględnie odłącz napięcie w obwodzie zasilającym.

• Ustaw obudowę na równej, niepalnej powierzchni – ze względu na konstrukcję stojącą (bez nóżek) wymagana jest stabilna podłoga.
• Przed mocowaniem aparatury zamocuj płytę montażową za pomocą 4 wsporników (w zestawie) – dokręć wkręty momentem podanym w dokumentacji producenta.
• Przekrój przewodów wewnętrznych dobierz zgodnie z prądem obciążenia oraz obowiązującymi normami (np. PN-HD 60364).
• Po zakończeniu instalacji sprawdź poprawność działania zamka i uszczelnienie drzwi – w razie potrzeby wyreguluj zawiasy.

FAQ

• Czy obudowa jest dostarczana w stanie kompletnym? Tak, w zestawie znajduje się: korpus, 2 drzwi pełne, płyta dławika kablowego, płyta montażowa, 4 wsporniki płyty, system blokujący drzwi lewe oraz uchwyt z zamkiem. Wszystkie elementy są fabrycznie przygotowane do montażu.
• Jakie są możliwości rozbudowy wewnątrz obudowy? Płyta montażowa ma powierzchnię umożliwiającą montaż szyn DIN (TH35) oraz korytek kablowych. Ze względu na standardowe wymiary (1400x1200 mm) można w niej zainstalować wiele rzędów aparatury modułowej – zalecamy indywidualne projektowanie rozłożenia komponentów.
• Czy obudowa posiada stopień ochrony IP? Producent nie podaje w karcie katalogowej konkretnego stopnia ochrony. Obudowa z drzwiami pełnymi zapewnia ochronę przed dotknięciem części wewnętrznych, ale nie jest przeznaczona do pracy w środowisku wilgotnym lub zapylonym – należy stosować wyłącznie w suchych pomieszczeniach wewnętrznych.
