Obudowa rozdzielnicy p/t ERP12-1 | 001101200 Eti

Opis i Kluczowe Cechy

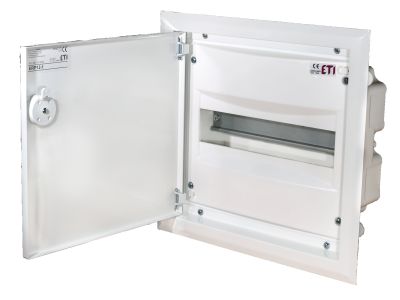

Obudowa rozdzielnicy podtynkowej ERP12-1 o numerze katalogowym 1101200 to zaawansowane rozwiązanie od firmy ETI, zaprojektowane z myślą o profesjonalnych instalacjach elektroenergetycznych. Konstrukcja charakteryzuje się pojemnością jednego rzędu, który mieści do 12 modułów aparatury modułowej. Wykorzystanie wysokiej jakości tworzywa termoplastycznego w części podtynkowej oraz stalowych drzwi lakierowanych proszkowo na kolor biały (RAL 9016) gwarantuje nie tylko estetyczny wygląd, ale przede wszystkim wysoką odporność mechaniczną i trwałość. Stopień ochrony IP40 zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 1 mm, co jest standardem wewnątrz budynków mieszkalnych i komercyjnych. Wewnątrz obudowy znajduje się fabrycznie zamontowana szyna montażowa TH35 (DIN), która umożliwia błyskawiczny montaż wyłączników nadprądowych, różnicowoprądowych oraz innych elementów automatyki budynkowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi, w tym z normą IEC 60670-24, co potwierdza jego bezpieczeństwo użytkowania w instalacjach domowych i podobnych. Obudowa posiada II klasę ochronności, co oznacza zastosowanie izolacji wzmocnionej, eliminującej konieczność uziemiania samej obudowy w celu ochrony przeciwporażeniowej. Napięcie znamionowe izolacji wynosi 400V AC, co pozwala na bezpieczną pracę w standardowych sieciach niskiego napięcia.

Zastosowanie

Rozdzielnica ERP12-1 znajduje szerokie zastosowanie w nowoczesnym budownictwie wielorodzinnym oraz w obiektach biurowych. Jest idealnym wyborem do tworzenia lokalnych punktów rozdziału energii, gdzie wymagana jest kompaktowa forma przy zachowaniu pełnej funkcjonalności. Dzięki estetycznym metalowym drzwiom, produkt doskonale komponuje się z wystrojem wnętrz korytarzy czy pomieszczeń gospodarczych. Może służyć jako główna rozdzielnica mieszkaniowa lub jako podrozdzielnica w większych systemach sterowania oświetleniem i zasilaniem gniazd wtykowych.

Wskazówki Montażowe

Podczas montażu podtynkowego należy zwrócić szczególną uwagę na odpowiednie wypoziomowanie kasety w otworze ściennym, co ułatwi późniejsze osadzenie ramki z drzwiami. Producent przewidział dedykowane osłabienia w obudowie, które pozwalają na wygodne wprowadzenie przewodów i rur instalacyjnych (peszli). W zestawie znajdują się listwy zaciskowe PE i N, które należy zamontować w dedykowanych wspornikach. Podczas podłączania przewodów do zacisków śrubowych, zaleca się stosowanie odpowiedniego momentu dokręcania, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń. Drzwi obudowy są uniwersalne – mogą być montowane jako lewo- lub prawostronne, zależnie od preferencji użytkownika i warunków przestrzennych.

FAQ

• Czy obudowa ERP12-1 zawiera listwy zaciskowe w zestawie? Tak, produkt jest standardowo wyposażony w listwy zaciskowe dla przewodów neutralnych (N) oraz ochronnych (PE).
• Jaki jest stopień ochrony tej rozdzielnicy? Rozdzielnica posiada stopień ochrony IP40, co czyni ją odpowiednią do montażu wewnątrz suchych pomieszczeń.
• Czy drzwi rozdzielnicy są zamykane na klucz? Standardowo obudowa wyposażona jest w zamek zatrzaskowy, jednak istnieje możliwość dokupienia i zamontowania zamka z kluczem metalowym dla zwiększenia bezpieczeństwa.
• Z jakiego materiału wykonane są drzwi? Drzwi oraz ramka czołowa wykonane są z blachy stalowej, co znacząco podnosi odporność na uszkodzenia mechaniczne w porównaniu do wersji w całości plastikowych.
