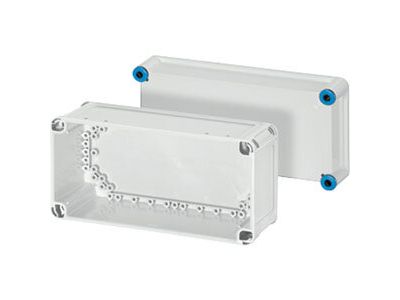

Obudowa pusta K 0101 IP65 300x150x170bez przetłoczeńpokrywa nieprzezroczysta | 60001037 Hensel

Opis i Kluczowe Cechy

Obudowa pusta Hensel K 0101 to profesjonalne rozwiązanie dedykowane do ochrony komponentów elektrycznych w wymagających środowiskach. Produkt charakteryzuje się solidną konstrukcją o wymiarach 300x150x170 mm, wykonaną z wysokiej jakości tworzywa sztucznego. Kluczowym atutem jest grubość ścianki części dolnej wynosząca aż 3,5 mm, co gwarantuje wyjątkową sztywność mechaniczną oraz odporność na odkształcenia. Obudowa posiada stopień ochrony IP65, co oznacza pełną pyłoszczelność oraz wysoką odporność na strugi wody, umożliwiając bezpieczną eksploatację w instalacjach osłoniętych.

• Pokrywa nieprzezroczysta: Zapewnia dyskrecję montażu i chroni zawartość przed bezpośrednim działaniem promieniowania świetlnego.
• Brak przetłoczeń: Gładkie ściany boczne pozwalają na dowolne i precyzyjne rozmieszczenie dławnic kablowych zgodnie z indywidualnym projektem instalacji.
• Bezpieczeństwo dostępu: Zamki pokrywy są przystosowane do otwierania za pomocą wkrętaka, co zapobiega przypadkowemu otwarciu przez osoby niepowołane.
• Wysoka objętość: Głębokość 170 mm pozwala na swobodne rozmieszczenie aparatury o większych gabarytach.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa dla obudów i rozdzielnic niskonapięciowych. Stopień ochrony IP65 potwierdza zgodność z normą PN-EN 60529, co jest kluczowe przy odbiorach technicznych instalacji przemysłowych. Zastosowane materiały izolacyjne zapewniają odpowiednią klasę ochronności, minimalizując ryzyko porażenia prądem w trudnych warunkach eksploatacyjnych.

Zastosowanie

Obudowa Hensel K 0101 znajduje szerokie zastosowanie w sektorze elektro-technicznym, szczególnie tam, gdzie wymagana jest indywidualna konfiguracja wnętrza. Idealnie sprawdza się jako:

• Puszka rozgałęźna dla przewodów o dużych przekrojach w instalacjach przemysłowych.
• Obudowa dla niestandardowych układów sterowania, czujników lub modułów elektronicznych.
• Punkt dystrybucji energii w miejscach o podwyższonym zapyleniu lub wilgotności.
• Osłona dla urządzeń pomiarowych wymagających ochrony przed czynnikami zewnętrznymi.

Wskazówki Montażowe

Dzięki gładkim ściankom bocznym, instalator ma pełną swobodę w doborze miejsc wprowadzenia kabli. Zaleca się stosowanie dławnic o stopniu ochrony nie niższym niż IP65, aby zachować szczelność całego zestawu. Podczas montażu należy zwrócić uwagę na:

• Wiercenie otworów: Ze względu na grubość ścianki 3,5 mm, zaleca się używanie wierteł stopniowych dla uzyskania idealnie gładkich krawędzi.
• Mocowanie: Obudowa nie posiada fabrycznej szyny nośnej ani płyty montażowej, co pozwala na bezpośredni montaż komponentów do dna obudowy lub zastosowanie dedykowanych akcesoriów montażowych Hensel.
• Moment dokręcania: Śruby pokrywy należy dokręcać z wyczuciem, aby zapewnić równomierny docisk uszczelki na całym obwodzie.

FAQ

• Czy obudowa posiada w zestawie szynę DIN? Nie, model K 0101 jest dostarczany bez szyny nośnej oraz bez płyty montażowej, co daje pełną elastyczność w aranżacji wnętrza.
• Czy mogę zamontować obudowę na zewnątrz? Producent zaleca stosowanie w instalacjach osłoniętych. W przypadku bezpośredniej ekspozycji na warunki atmosferyczne należy zweryfikować odporność na promieniowanie UV.
• Jakie dławnice będą pasować do tej obudowy? Dzięki brakowi przetłoczeń, można zastosować dowolne dławnice metryczne (np. M20, M25, M32) po uprzednim wywierceniu odpowiednich otworów.
