Obudowa poliestrowa wisząca PLM z płytą ocynkowaną IP66 747x536x300 mm, Thalassa | NSYPLM75PG Schneider Electric

Opis i Kluczowe Cechy

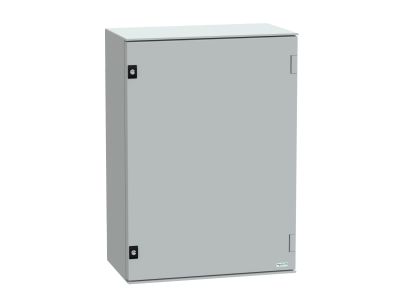

Obudowa wisząca Schneider Electric z serii Thalassa PLM, symbol NSYPLM75PG, to monoblok poliestrowy z domieszką włókna szklanego w kolorze RAL 7035. Wymiary 747 x 536 x 300 mm (wys. x szer. x gł.). Oferuje ochronę na poziomie IP66 oraz wytrzymałość mechaniczną IK10 (IK08 dla wariantów z drzwiami transparentnymi), co pozwala na bezpieczną pracę w trudnych warunkach przemysłowych i atmosferycznych. W komplecie płyta ocynkowana ułatwiająca montaż aparatury.

• Stopień ochrony IP66: całkowita ochrona przed pyłem oraz silnymi strumieniami wody – gwarancja niezawodności w instalacjach zewnętrznych i wilgotnych pomieszczeniach.
• Odporność mechaniczna IK10 (IK08 dla drzwi transparentnych): wytrzymuje uderzenia o energii 20 J, chroniąc wewnętrzne komponenty przed uszkodzeniami mechanicznymi.
• Konstrukcja monoblok z poliestru z włóknem szklanym: maksymalna sztywność obudowy oraz odporność na korozję, promieniowanie UV i ekstremalne temperatury – długa żywotność bez konserwacji.
• W zestawie płyta montażowa ocynkowana: ułatwia szybki i stabilny montaż aparatury modułowej, styczników, sterowników lub zacisków.
• Szeroki wybór akcesoriów (drzwi pełne/transparentne, przepusty, zamki): możliwość dostosowania obudowy do konkretnej aplikacji – od prostych rozdzielnic po zaawansowane systemy sterowania.

Zgodność z Normami

Obudowa spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Producent deklaruje zgodność z obowiązującymi normami europejskimi w zakresie stopni ochrony IP i odporności mechanicznej IK. Dodatkowo objęta programem Green Premium – potwierdza zgodność z przepisami środowiskowymi, przejrzystość wpływu na środowisko oraz niską emisję CO2.

Zastosowanie

Obudowa Thalassa PLM przeznaczona jest do stosowania wewnątrz i na zewnątrz budynków, w miejscach narażonych na wilgoć, kurz i uszkodzenia mechaniczne. Idealna do rozdziału energii, sterowania i automatyki przemysłowej.

• Instalacje w przemyśle spożywczym, chemicznym i petrochemicznym – odporność na agresywne środowiska i wysoki stopień ochrony IP66.
• Zewnętrzne rozdzielnice oświetlenia, zasilania maszyn i pomp – wytrzymałość na warunki atmosferyczne (deszcz, śnieg, promieniowanie UV).
• Systemy automatyki budynkowej (BMS) i sterowania dostępem – miejsce na moduły sterujące, zasilacze i komunikatory.
• Lokalne rozdzielnie w oczyszczalniach, stacjach uzdatniania wody i infrastrukturze drogowej – łatwy dostęp do aparatury przez duże drzwi.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Obudowę mocować na ścianie lub konstrukcji przy użyciu odpowiednich uchwytów i kołków (w zestawie nie dołączone). Wszelkie otwory na przepusty kablowe należy wykonać zgodnie z instrukcją producenta, aby nie naruszyć stopnia ochrony IP66. Płytę montażową ocynkowaną przykręcać do występów w obudowie – moment dokręcania wg dokumentacji technicznej. Przekroje przewodów dobierać do spodziewanego obciążenia prądowego i temperatury wewnątrz obudowy.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Tak, dzięki stopniowi ochrony IP66 i odporności na promieniowanie UV (materiał poliestrowy z włóknem szklanym) może być instalowana bezpośrednio na zewnątrz, np. na elewacjach czy w trudnych warunkach przemysłowych.
• Jaka jest odporność mechaniczna w przypadku drzwi transparentnych? Dla drzwi pełnych deklarowana jest wytrzymałość IK10 (20 J), natomiast dla wariantów z drzwiami transparentnymi – IK08 (5 J). Wersje z drzwiami pełnymi zapewniają wyższą odporność na uderzenia.
• Czy płyta ocynkowana jest wyjmowana? Tak, płyta montażowa ocynkowana jest demontowalna i przykręcana do wewnętrznych występów obudowy. Umożliwia łatwe przygotowanie i montaż aparatury poza obudową.
