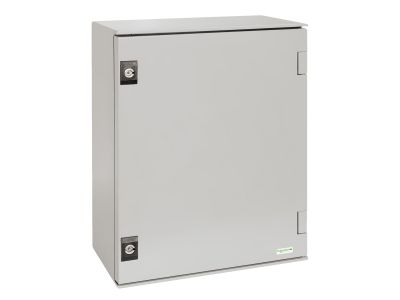

Obudowa poliestrowa wisząca PLM z płytą bakelitową IP66 847x636x300 mm , Thalassa | NSYPLM86BG Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Thalassa PLM firmy Schneider Electric, symbol NSYPLM86BG, wykonana z poliestru wzmocnionego włóknem szklanym w kolorze RAL 7035. Wymiary 847 x 636 x 300 mm (wys. x szer. x gł.) zapewniają dużą przestrzeń montażową. Stopień ochrony IP66 gwarantuje szczelność na pył i silne strugi wody, a wytrzymałość mechaniczna IK10 (IK08 dla drzwi transparentnych) chroni przed uderzeniami. Konstrukcja monoblok maksymalizuje sztywność obudowy, co przekłada się na stabilne mocowanie aparatury wewnątrz. W zestawie znajduje się płyta bakelitowa umożliwiająca montaż urządzeń modułowych.

• Stopień ochrony IP66: Pyłoszczelna i odporna na silne strugi wody – można stosować w trudnych warunkach atmosferycznych oraz w pobliżu urządzeń przemysłowych wymagających częstego mycia.
• Wytrzymałość mechaniczna IK10 (IK08 dla drzwi transparentnych): Odporność na uderzenia z energią 20 J (10 J dla drzwi transparentnych) zabezpiecza przed przypadkowym uszkodzeniem w miejscach narażonych na obciążenia mechaniczne.
• Materiał poliestrowy z włóknem szklanym: Odporność na korozję, promieniowanie UV oraz szeroki zakres temperatur – obudowa zachowuje trwałość w instalacjach zewnętrznych i wewnętrznych.
• Konstrukcja monoblok: Jednolity korpus bez łączeń zwiększa sztywność i szczelność, co ułatwia instalację oraz ogranicza ryzyko odkształceń przy dużych obciążeniach mechanicznych.
• Płyta bakelitowa w zestawie: Gotowa powierzchnia montażowa do mocowania aparatury modułowej (np. wyłączników, styczników) lub szyn DIN – redukuje czas i koszty wyposażania obudowy.

Zgodność z Normami

Obudowa Thalassa PLM została zaprojektowana zgodnie z wymaganiami europejskich norm dotyczących obudów rozdzielczych i sterowniczych. Posiada certyfikat CE, co potwierdza spełnienie zasadniczych wymagań bezpieczeństwa. Produkt objęty jest etykietą Green Premium – deklaracją Schneider Electric o zgodności z najnowszymi przepisami środowiskowymi oraz przejrzystości wpływu na środowisko.

Zastosowanie

Obudowa PLM przeznaczona jest do montażu naściennego w instalacjach przemysłowych, komercyjnych i infrastrukturalnych. Sprawdzi się tam, gdzie wymagana jest wysoka odporność na warunki zewnętrzne oraz obciążenia mechaniczne.

• Rozdzielnice główne i podrozdzielnice w zakładach produkcyjnych, magazynach i halach przemysłowych.
• Szafy sterownicze dla automatyki budynkowej (BMS) i procesowej – np. sterowanie pompami, wentylacją, oświetleniem.
• Instalacje zlokalizowane na zewnątrz budynków: stacje uzdatniania wody, oczyszczalnie ścieków, instalacje fotowoltaiczne.
• Przemysł chemiczny i spożywczy, gdzie wymagana jest odporność na agresywne środowiska i częste mycie (IP66).

Wskazówki Montażowe

Montaż obudowy oraz wszelkie prace elektryczne wewnątrz powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących norm bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w zasilanych obwodach. Obudowę mocować na stabilnej ścianie za pomocą dostarczonych otworów montażowych. Przy wprowadzaniu przewodów stosować odpowiednie dławice kablowe zapewniające zachowanie stopnia ochrony IP66. Płytę bakelitową przymocować do fabrycznych uchwytów wewnątrz obudowy. Przekroje przewodów i elementy zaciskowe dobierać zgodnie z projektem instalacji oraz obciążalnością prądową zastosowanej aparatury.

FAQ

• Czy obudowa jest odporna na warunki atmosferyczne? Tak, dzięki stopniowi ochrony IP66 oraz materiałowi poliestrowemu z włóknem szklanym obudowa jest pyłoszczelna i wodoszczelna, a także odporna na promieniowanie UV. Może być stosowana na zewnątrz.
• Jaki jest stopień ochrony mechanicznej (IK) dla wersji z drzwiami transparentnymi? Dla wersji z drzwiami pełnymi deklarowana jest wytrzymałość IK10, natomiast dla drzwi transparentnych – IK08. Należy to uwzględnić przy wyborze w zależności od ryzyka uderzeń.
• Czy obudowa posiada fabrycznie zamontowaną szynę DIN? W zestawie znajduje się płyta bakelitowa, która umożliwia bezpośredni montaż aparatury modułowej. Szyny DIN oraz pozostałe akcesoria (listwy zaciskowe, dławice) należy zakupić osobno – oferta obejmuje szeroki wybór dedykowanych akcesoriów Thalassa.
