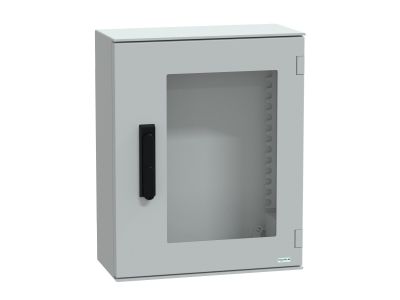

Obudowa poliestrowa wisząca PLM z drzwiami transparentnymi, zamek 3 punktowy, IP66 530x430x200 mm | NSYPLM54TVG Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Schneider Electric z serii Thalassa PLM o symbolu NSYPLM54TVG to poliestrowa konstrukcja typu monoblok z domieszką włókna szklanego, w kolorze RAL 7035. Wymiary 530 x 430 x 200 mm (wys. x szer. x gł.) oraz stopień ochrony IP66 zapewniają skuteczną ochronę przed pyłem i strugami wody, co gwarantuje bezpieczną pracę zainstalowanej aparatury w trudnych warunkach atmosferycznych. Drzwi transparentne umożliwiają szybki podgląd stanu urządzeń bez otwierania obudowy, a trzypunktowy zamek zwiększa bezpieczeństwo przed nieautoryzowanym dostępem.

• Stopień ochrony IP66: Pełna ochrona przed pyłem i silnymi strugami wody – obudowa nadaje się do instalacji na zewnątrz oraz w pomieszczeniach o dużej wilgotności.
• Odporność mechaniczna IK10 (obudowa) / IK08 (drzwi): Wytrzymuje uderzenia z energią do 20 J (obudowa) i do 5 J (drzwi), chroniąc wrażliwą aparaturę przed uszkodzeniami mechanicznymi.
• Drzwi transparentne: Pozwalają na wizualną kontrolę stanu urządzeń i diod sygnalizacyjnych bez konieczności otwierania obudowy, co oszczędza czas podczas przeglądów.
• Zamek 3-punktowy: Zwiększa bezpieczeństwo i zabezpiecza przed przypadkowym otwarciem oraz niepowołanym dostępem.
• Konstrukcja monoblok z poliestru wzmocnionego włóknem szklanym: Maksymalna sztywność i odporność na korozję, gwarantująca długą żywotność w wymagających środowiskach.

Zgodność z Normami

Obudowa NSYPLM54TVG została zaprojektowana zgodnie z europejskimi standardami jakości i bezpieczeństwa. Posiada certyfikat CE oraz jest objęta programem Green Premium Schneider Electric, który potwierdza zgodność z najnowszymi przepisami ochrony środowiska, przejrzystość wpływu na środowisko oraz niską emisję CO₂. Produkt spełnia wymagania dotyczące stopnia ochrony IP66 i odporności mechanicznej IK10/IK08 zgodnie z normami IEC/EN.

Zastosowanie

Obudowa wisząca PLM przeznaczona jest do montażu na zewnątrz oraz wewnątrz budynków, gdzie wymagana jest wysoka odporność na warunki atmosferyczne i uszkodzenia mechaniczne. Sprawdzi się w aplikacjach przemysłowych, infrastrukturalnych oraz w automatyce budynkowej.

• Instalacje sterowania i zasilania na zewnątrz budynków – rozdzielnice, sterowniki, zasilacze.
• Przemysł ciężki i lekki – ochrona aparatury w halach produkcyjnych, magazynach, na placach składowych.
• Infrastruktura komunalna – stacje monitoringu, przepompownie, instalacje oświetlenia ulicznego.
• Automatyka budynkowa – centralne systemy HVAC, oświetlenia, sterowania dostępem w trudnych warunkach.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Obudowę mocuj do ściany lub konstrukcji wsporczej za pomocą odpowiednich uchwytów (akcesoria dostępne osobno). W przypadku montażu na zewnątrz zadbaj o właściwe uszczelnienie wprowadzeń kablowych, aby zachować klasę IP66. Przekrój przewodów oraz moment dokręcania zacisków (w przypadku montażu aparatury wewnątrz) dobierz zgodnie z dokumentacją producenta oraz obowiązującymi normami.

FAQ

• Czy drzwi transparentne są odporne na uderzenia? Tak, drzwi transparentne posiadają odporność mechaniczną IK08, co oznacza, że wytrzymują uderzenia z energią do 5 J. Obudowa główna ma wyższą klasę IK10.
• Jaki stopień ochrony ma obudowa? Obudowa spełnia wymagania normy IP66 – jest całkowicie pyłoszczelna i odporna na silne strugi wody, co czyni ją odpowiednią do instalacji zewnętrznych.
• Czy do obudowy można dokupić dodatkowe akcesoria? Tak, seria PLM oferuje szeroki wybór akcesoriów (płyty montażowe, zamki, przepusty kablowe, systemy klimatyzacji), które umożliwiają dostosowanie obudowy do konkretnej aplikacji.
