Obudowa poliestrowa Thalassa PLAZT IP44 otwarta podłoga, wentylowany dach 1000x1000x420 mm | NSYPLAZT10104G Schneider Electric

Opis i Kluczowe Cechy

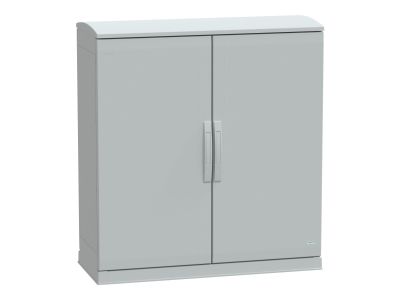

Obudowa poliestrowa Thalassa PLAZT (symbol NSYPLAZT10104G) o wymiarach 1000x1000x420 mm i stopniu ochrony IP44 to rozwiązanie do zabezpieczania rozdzielnic, sterowników i aparatury modułowej w instalacjach niskiego napięcia. Konstrukcja z otwartą podłogą i wentylowanym dachem ułatwia prowadzenie kabli oraz odprowadzanie ciepła, przedłużając żywotność urządzeń wewnątrz.

• Stopień ochrony IP44: Ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody – możliwość montażu w pomieszczeniach wilgotnych i na zewnątrz pod zadaszeniem.
• Wymiary 1000x1000x420 mm: Przestronna przestrzeń montażowa dla dużej liczby aparatów modułowych, ułatwiająca aranżację i serwisowanie.
• Wentylowany dach: Naturalna cyrkulacja powietrza ogranicza ryzyko przegrzewania urządzeń, nawet przy znacznym obciążeniu cieplnym.
• Otwarta podłoga: Umożliwia swobodne wprowadzanie kabli z dołu oraz elastyczne zarządzanie trasami kablowymi bez konieczności dodatkowych przepustów.
• Materiał poliestrowy: Odporność na korozję, promieniowanie UV i starzenie – obudowa zachowuje właściwości mechaniczne przez długi czas w trudnych warunkach środowiskowych.

Zgodność z Normami

Obudowa Thalassa PLAZT spełnia ogólne wymagania norm europejskich w zakresie konstrukcji obudów elektrycznych oraz ochrony przed wpływem środowiska. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Produkt jest przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z praktyką branżową.

Zastosowanie

Dzięki odporności na wilgoć i wentylacji wewnętrznej obudowa znajduje zastosowanie zarówno w obiektach przemysłowych, jak i w instalacjach budynkowych wymagających wysokiej trwałości.

• Montaż rozdzielnic głównych i podrozdzielnic w halach produkcyjnych i magazynach
• Zabezpieczanie sterowników PLC, przekaźników i styczników w instalacjach automatyki budynkowej
• Instalacje zewnętrzne pod zadaszeniem (np. monitoring, oświetlenie, szafy sterownicze)
• Pomieszczenia o podwyższonej wilgotności (pralnie, oczyszczalnie, chłodnie)

Wskazówki Montażowe

Montaż obudowy może być wykonywany wyłącznie przez personel z ważnymi uprawnieniami SEP oraz znajomością przepisów bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w strefie instalacji. Obudowę mocować do podłoża za pomocą kołków rozporowych (nie dołączonych) przez otwory montażowe w podstawie. Wszelkie przepusty kablowe w otwartej podłodze uszczelnić zgodnie z klasą IP44. Przekroje przewodów dobierać według obciążenia prądowego – nie wolno przekraczać dopuszczalnej obciążalności termicznej obudowy.

FAQ

• Czy obudowę można montować na zewnątrz bez zadaszenia? Stopień ochrony IP44 chroni przed bryzgami, ale nie przed ulewnym deszczem. Zaleca się stosowanie pod zadaszeniem lub w miejscach osłoniętych.
• Czy wentylowany dach zapewnia wystarczające chłodzenie przy dużych stratach mocy? Wentylacja grawitacyjna jest skuteczna przy umiarkowanych obciążeniach. W przypadku znacznego wydzielania ciepła konieczne może być zastosowanie dodatkowych wentylatorów.
• Jakie kable można wprowadzić przez otwartą podłogę? Dopuszcza się dowolny typ kabla, pod warunkiem zastosowania odpowiednich dławic lub systemów uszczelniających zapewniających ciągłość stopnia ochrony IP44.
