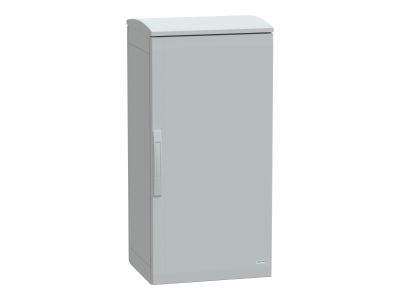

Obudowa poliestrowa Thalassa PLAT IP44 z wentylowanym dachem 1000x500x420 mm | NSYPLAT1054G Schneider Electric

Opis i Kluczowe Cechy

Obudowa poliestrowa Thalassa PLAT (symbol NSYPLAT1054G) o wymiarach 1000x500x420 mm łączy ochronę na poziomie IP44 z wentylowanym dachem, co zapewnia skuteczne odprowadzanie ciepła przy zachowaniu szczelności przed pyłem i zachlapaniem. Wykonana z wytrzymałego poliestru, stanowi trwałe i odporne na korozję rozwiązanie do zabudowy aparatury w trudnych warunkach przemysłowych i zewnętrznych.

• Stopień ochrony IP44: Chroni przed ciałami stałymi o średnicy powyżej 1 mm i bryzgami wody z dowolnego kierunku – bezpieczeństwo instalacji w wilgotnych pomieszczeniach i na zewnątrz.
• Wentylowany dach: Naturalny przepływ powietrza ogranicza gromadzenie się ciepła, co przedłuża żywotność zamontowanej aparatury i zapobiega przegrzewaniu.
• Materiał poliestrowy: Odporny na korozję, promieniowanie UV i większość chemikaliów – idealny do pracy w agresywnym środowisku, bez potrzeby malowania czy konserwacji.
• Wymiary wewnętrzne 1000x500x420 mm: Pojemna przestrzeń umożliwia instalację rozdzielnic, styczników, sterowników PLC oraz listew zaciskowych – uporządkowane i bezpieczne rozmieszczenie komponentów.
• Szybki montaż: Przystosowana do mocowania naściennego i zamykana na solidny zamek (w komplecie) – oszczędność czasu podczas instalacji i późniejszej obsługi.

Zgodność z Normami

Obudowa spełnia wymagania europejskich norm dotyczących obudów elektrycznych, posiada certyfikat CE. Stopień ochrony IP44 potwierdza skuteczność bariery przed wnikaniem pyłu i wody. Produkt jest zgodny z zasadami dobrej praktyki inżynierskiej w zakresie rozdzielnic i szaf sterowniczych.

Zastosowanie

Dzięki połączeniu dużej pojemności, wentylacji i odporności na wilgoć obudowa Thalassa PLAT doskonale sprawdza się w różnych scenariuszach przemysłowych i infrastrukturalnych:

• Ochrona rozdzielnic głównych i podrozdzielnic w halach produkcyjnych, magazynach i na zewnątrz budynków.
• Montaż styczników, przekaźników i sterowników PLC w układach automatyki budynkowej i procesowej.
• Instalacja aparatury pomiarowej, zasilaczy i listew zaciskowych w wilgotnych piwnicach, przepompowniach i oczyszczalniach.
• Wykorzystanie jako szafa przyciskowa lub sterownicza w liniach technologicznych wymagających wentylacji i ochrony przed zachlapaniem.

Wskazówki Montażowe

Obudowę może montować wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w strefie instalacji. Montaż naścienny wymaga użycia kołków rozporowych dostosowanych do podłoża. Wentylowany dach musi pozostać niezasłonięty, aby zapewnić swobodny przepływ powietrza. Wewnątrz obudowy przewody należy układać z zachowaniem odstępów od elementów wentylacyjnych i zgodnie z instrukcją producenta. W przypadku montażu aparatury generującej ciepło (np. zasilacze lub styczniki) należy przewidzieć odpowiednią cyrkulację – wentylowany dach wspomaga to zadanie, ale nie zastąpi wymuszonego obiegu przy dużych obciążeniach.

FAQ

• Czy obudowa ma fabrycznie zamontowany wentylator? Nie – wentylowany dach to konstrukcja z otworami i osłonami, która umożliwia naturalną cyrkulację powietrza. W razie potrzeby można zamontować wentylator wewnętrzny (brak w zestawie).
• Jaki stopień ochrony ma obudowa? Czy można ją stosować na zewnątrz? Obudowa posiada IP44, co oznacza ochronę przed bryzgami wody z każdego kierunku. Można ją stosować na zewnątrz, pod warunkiem że nie jest narażona na bezpośrednie strumienie wody (np. z myjki ciśnieniowej) – w takich przypadkach zalecana jest obudowa o wyższym IP.
• Jakie maksymalne obciążenie cieplne może przenieść wentylowany dach? Producent nie podaje konkretnej wartości. Wentylowany dach odprowadza ciepło przez konwekcję naturalną; dla urządzeń o znacznej emisji ciepła (powyżej kilkuset watów) zalecane jest wykonanie obliczeń termicznych i ewentualne zastosowanie wymuszonego obiegu powietrza lub obudowy z klimatyzacją.
