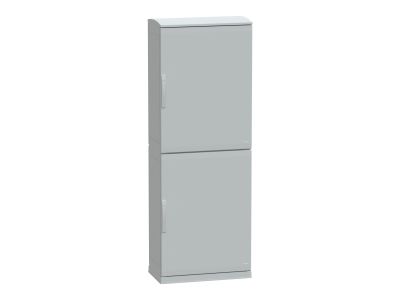

Obudowa poliestrowa PLAZT IP44 otwarta podłoga, wentylowany dach 2000x750x420 mm , Thalassa | NSYPLAZT2074G Schneider Electric

Opis i Kluczowe Cechy

Obudowa poliestrowa PLAZT Thalassa (symbol NSYPLAZT2074G) to przestrzenna szafa o wymiarach 2000x750x420 mm przeznaczona do zabudowy aparatury elektrycznej i automatyki. Wykonana z poliestru wzmocnionego włóknem szklanym, zapewnia trwałość mechaniczną i odporność na czynniki środowiskowe. Stopień ochrony IP44 gwarantuje skuteczną ochronę przed ciałami stałymi o średnicy powyżej 1 mm oraz bryzgami wody, co pozwala na bezpieczną pracę w wilgotnych i zapylonych pomieszczeniach przemysłowych.

• Stopień ochrony IP44: Ochrona przed wnikaniem drobnych ciał stałych i bryzgami wody – urządzenie może być instalowane w strefach o podwyższonej wilgotności (np. hale produkcyjne, myjnie, zewnętrzne zadaszone obiekty).
• Wentylowany dach: Naturalna cyrkulacja powietrza odprowadza ciepło generowane przez pracującą aparaturę, minimalizując ryzyko przegrzewania i wydłużając żywotność komponentów.
• Otwarta podłoga (bez płyty montażowej): Umożliwia swobodne prowadzenie kabli od dołu, ułatwia dostęp i modyfikacje instalacji – idealne rozwiązanie dla rozdzielnic z dużą liczbą wyprowadzeń.
• Wymiary 2000x750x420 mm: Duża pojemność pozwala na zabudowę styczników, wyłączników, przekaźników i listew zaciskowych o znacznych gabarytach, a także pozostawia przestrzeń na przyszłą rozbudowę układu.
• Materiał poliestrowy: Odporny na korozję, promieniowanie UV i uderzenia – obudowa zachowuje właściwości przez lata w trudnych warunkach przemysłowych, bez konieczności malowania i konserwacji.

Zgodność z Normami

Obudowa spełnia wymagania europejskich norm dla rozdzielnic i obudów elektrycznych. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i niskiego napięcia. Stopień ochrony IP44 został potwierdzony zgodnie z normą IEC 60529.

Zastosowanie

Obudowa PLAZT przeznaczona jest do instalacji w systemach dystrybucji energii, automatyce budynkowej i przemyśle. Sprawdzi się wszędzie tam, gdzie wymagana jest solidna ochrona aparatury przy jednoczesnym zapewnieniu wentylacji i łatwego dostępu.

• Rozdzielnice główne i podrozdzielnice w halach przemysłowych, magazynach i warsztatach.
• Szafy sterownicze dla styczników, przekaźników i przełączników w liniach technologicznych.
• Obudowy dla zasilaczy awaryjnych i układów automatyki w pomieszczeniach o podwyższonej wilgotności (np. przetwórstwo spożywcze).
• Punkty rozdzielcze w instalacjach fotowoltaicznych i pompowniach – ochrona przed warunkami atmosferycznymi.

Wskazówki Montażowe

Montaż obudowy oraz wszelkie prace wewnątrz należy wykonywać wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Obudowę mocować do podłoża poprzez przelotowe otwory montażowe – stosować kołki i śruby odpowiednie dla rodzaju podłoża (beton, cegła, stal). Nie przekraczać maksymalnego obciążenia ścian i dachu. W przypadku wewnątrzszafowej aparatury zaleca się zastosowanie szyny TH35 (DIN) mocowanej do tylniej ściany obudowy – producent nie podaje dopuszczalnego momentu dokręcania, dlatego należy postępować zgodnie z dokumentacją użytych elementów. Przekroje przewodów doprowadzających dobrać zgodnie z obciążalnością prądową i wymaganiami ochrony przeciwpożarowej. Wentylowany dach nie wymaga dodatkowego uszczelniania – zachować odstęp od sufitu dla prawidłowej cyrkulacji powietrza.

FAQ

• Czy obudowa posiada płytę montażową? Obudowa jest dostarczana z otwartą podłogą – bez fabrycznej płyty montażowej. Można w niej zastosować dowolną płytę montażową (np. stalową ocynkowaną) lub montować aparaturę bezpośrednio do profilowanych płyt bocznych.
• Jaki jest stopień ochrony IP? Producent deklaruje IP44 – ochrona przed ciałami stałymi >1 mm oraz bryzgami wody ze wszystkich kierunków. Obudowa nie jest wodoszczelna – nie nadaje się do stałego zalewania strumieniem wody (np. z myjki ciśnieniowej).
• Czy wentylowany dach zapewnia szczelność przed pyłem? Wentylacja opiera się na naturalnym przepływie powietrza przez szczeliny. W środowiskach o bardzo drobnym pyle (np. cement, mąka) może być konieczne zastosowanie dodatkowego filtra lub komory wentylacyjnej.
