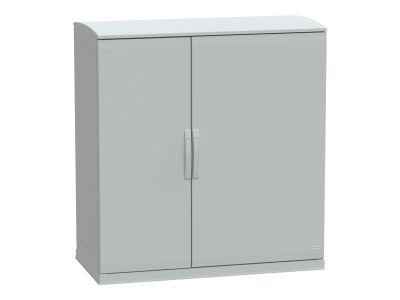

Obudowa poliestrowa PLAZT IP44 otwarta podłoga, wentylowany dach 1250x1250x620 mm , Thalassa | NSYPLAZT12126G Schneider Electric

Opis i Kluczowe Cechy

Obudowa poliestrowa Thalassa PLAZT o symbolu NSYPLAZT12126G to solidne rozwiązanie do montażu aparatury elektrycznej w warunkach przemysłowych i komercyjnych. Wymiary 1250x1250x620 mm zapewniają pojemność dla rozbudowanych instalacji, a stopień ochrony IP44 gwarantuje odporność na bryzgi wodne i pył. Wentylowany dach umożliwia naturalną cyrkulację powietrza, co wspomaga odprowadzanie ciepła z wnętrza, a otwarta podłoga ułatwia prowadzenie kabli od dołu.

• Stopień ochrony IP44: Chroni urządzenia wewnętrzne przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody z każdego kierunku – bezpieczna praca w wilgotnych pomieszczeniach, halach produkcyjnych.
• Wentylowany dach: Otwory wentylacyjne z osłoną zapewniają odpływ ciepła generowanego przez aparaturę, redukując ryzyko przegrzania i wydłużając żywotność komponentów.
• Otwarta podłoga: Brak płyty dennej ułatwia szybkie wprowadzanie i wyprowadzanie kabli, elastyczne planowanie tras oraz upraszcza montaż w korytach kablowych.
• Materiał poliestrowy wzmocniony włóknem szklanym: Odporność na korozję, promieniowanie UV i uderzenia – idealna do pracy w trudnych warunkach atmosferycznych oraz w środowiskach agresywnych chemicznie.
• Wymiary 1250x1250x620 mm (wys. x szer. x głęb.): Duża przestrzeń montażowa umożliwia instalację rozdzielnic głównych, sterowników PLC, styczników i innych urządzeń modułowych.

Zgodność z Normami

Obudowa Thalassa PLAZT została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania dla obudów elektroinstalacyjnych stosowanych w instalacjach niskiego napięcia. Stopień ochrony IP44 potwierdza zgodny z normami poziom szczelności. W przypadku montażu na zewnątrz należy zapewnić dodatkową ochronę przed bezpośrednim działaniem deszczu (zalecany daszek).

Zastosowanie

Obudowa poliestrowa NSYPLAZT12126G znajduje zastosowanie wszędzie tam, gdzie wymagana jest wytrzymała, odporna na wilgoć i temperaturę szafa rozdzielcza. Sprawdza się w:

• Głównych rozdzielnicach niskiego napięcia w obiektach przemysłowych (hale produkcyjne, magazyny).
• Instalacjach w środowiskach wilgotnych – oczyszczalnie ścieków, myjnie, chłodnie.
• Automatyce budynkowej – dystrybucja zasilania i sterowanie oświetleniem, wentylacją, klimatyzacją.
• Szafach sterowniczych dla maszyn i urządzeń technologicznych (sterowniki PLC, przekaźniki, zasilacze).
• Rozdzielnicach na zewnątrz obiektów (pod zadaszeniem) – stacje paliw, stacje ładowania.

Wskazówki Montażowe

Montaż obudowy oraz instalacja aparatury wewnątrz mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Obudowę należy mocować do podłoża (ściana, podłoga) za pomocą dostarczonych uchwytów lub wsporników, zgodnie z dokumentacją producenta. Przekroje przewodów dobierać zgodnie z prądem obciążenia zabezpieczeń. W przypadku obciążenia cieplnego wewnątrz obudowy należy uwzględnić moc strat i ewentualnie zwiększyć wentylację. Po zakończeniu montażu sprawdzić szczelność zamknięć drzwi i dachu.

FAQ

• Czy obudowa ma fabrycznie przygotowane otwory wentylacyjne? Tak, dach obudowy jest wyposażony w system wentylacji z osłonami, które zapewniają przepływ powietrza przy zachowaniu stopnia ochrony IP44. Nie ma konieczności wykonywania dodatkowych otworów.
• Czy podłoga jest całkowicie otwarta, czy ma jakieś prowadnice? Podłoga jest otwarta – brak płyty dennej. Uchwyty montażowe są przewidziane w konstrukcji bocznej. Kable można swobodnie wprowadzać od spodu, a opcjonalnie stosować dławice w ściankach bocznych.
• Jaki zakres temperatur pracy dopuszcza ten model? Producent nie podaje konkretnych wartości w dostępnych danych. Obudowy poliestrowe z żywic termoutwardzalnych zwykle tolerują zakres od -25°C do +60°C. Dla precyzyjnych informacji zaleca się kontakt z producentem lub sprawdzenie pełnej karty katalogowej.
