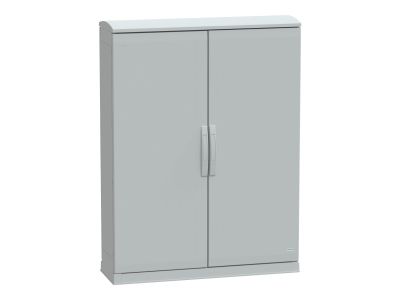

Obudowa poliestrowa PLAZT IP44 otwarta podłoga, wentylowany dach 1250x1000x320 mm , Thalassa | NSYPLAZT12103G Schneider Electric

Opis i Kluczowe Cechy

Obudowa poliestrowa PLAZT serii NSYPLAZT12103G od Thalassa to rozwiązanie do zabezpieczenia aparatury elektrycznej w warunkach przemysłowych i na zewnątrz. Dzięki stopniowi ochrony IP44 oraz wentylowanemu dachowi zapewnia skuteczną ochronę przed wilgocią i przegrzaniem. Wymiary 1250 x 1000 x 320 mm i otwarta podłoga ułatwiają montaż oraz prowadzenie instalacji.

• Stopień ochrony IP44: Chroni przed bryzgami wody i ciałami stałymi o średnicy powyżej 1 mm, umożliwiając bezpieczną eksploatację w wilgotnych pomieszczeniach i na zewnątrz.
• Wentylowany dach: Zapewnia naturalną cyrkulację powietrza, odprowadzając ciepło z wnętrza obudowy i zapobiegając kondensacji pary wodnej.
• Konstrukcja z poliestru wzmocnionego: Odporna na korozję, promieniowanie UV i większość chemikaliów – długotrwała trwałość nawet w trudnych warunkach.
• Otwarta podłoga: Ułatwia wprowadzenie kabli oraz montaż listew zaciskowych i szyn DIN bez konieczności cięcia materiału.
• Wymiary 1250 x 1000 x 320 mm: Przestronna przestrzeń wewnętrzna pozwalająca na zabudowę rozdzielnic, sterowników, styczników i innych elementów modułowych.

Zgodność z Normami

Obudowa PLAZT spełnia wymagania europejskich norm dotyczących konstrukcji obudów elektrycznych. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami UE w zakresie bezpieczeństwa i ochrony środowiska. Stopień ochrony IP44 jest zgodny z normą IEC 60529.

Zastosowanie

Obudowa przeznaczona do instalacji w systemach zasilania, sterowania i automatyki budynkowej, szczególnie w miejscach narażonych na wilgoć lub zmienne warunki atmosferyczne.

• Ochrona rozdzielnic głównych i podrozdzielnic w halach produkcyjnych, magazynach i na placach budowy.
• Zabudowa aparatury modułowej (przełączniki, styczniki, przekaźniki) w instalacjach zewnętrznych – tarasy, parkingi, ogrody.
• Montaż szaf sterowniczych dla systemów wentylacji, pomp czy oświetlenia zewnętrznego.
• Wykorzystanie w rolnictwie i przemyśle spożywczym, gdzie wymagana jest odporność na wilgoć i środki czyszczące.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Obudowę mocuj do podłoża za pomocą odpowiednich śrub (otwory montażowe w podstawie). Wszystkie przepusty kablowe uszczelnij zgodnie z instrukcją producenta. Przekroje przewodów dobieraj do prądu obciążenia. W przypadku montażu rozdzielnic wewnątrz obudowy, stosuj szynę montażową TH35 (DIN) oraz listwy zaciskowe z określonym momentem dokręcania.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Tak, stopień ochrony IP44 oraz poliestrowa konstrukcja odporna na UV pozwalają na użytkowanie na zewnątrz – pod warunkiem, że nie jest bezpośrednio zanurzana w wodzie.
• Jakie akcesoria są potrzebne do montażu? Obudowa ma otwartą podłogę, więc w standardzie nie posiada dodatkowych tac. Do wprowadzenia kabli zalecamy dławice i przepusty o odpowiednim stopniu ochrony. Można także zamontować szynę DIN oraz listwy zaciskowe wewnątrz.
• Czy dach jest wymienny? Dach wentylowany jest integralną częścią obudowy. Nie przewidziano jego demontażu – wentylacja działa poprzez szczeliny konstrukcyjne, które nie pogarszają klasy IP44.
