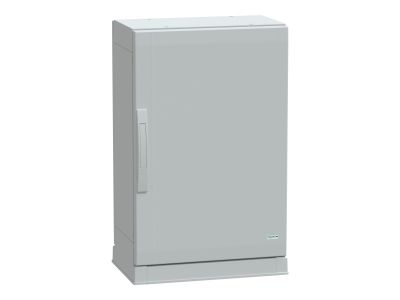

Obudowa poliestrowa PLAZ IP54 z otwartą podłogą 750x500x320 mm , Thalassa | NSYPLAZ753G Schneider Electric

Opis i Kluczowe Cechy

Obudowa poliestrowa Thalassa oznaczona symbolem NSYPLAZ753G to solidne rozwiązanie do zabudowy aparatury elektrycznej w trudnych warunkach przemysłowych. Dzięki wymiarom 750x500x320 mm (wys. x szer. x gł.) oraz stopniowi ochrony IP54 zapewnia kompaktową, a zarazem odporną na pył i bryzgi wody przestrzeń montażową. Konstrukcja z otwartą podłogą daje pełną swobodę w doborze płyty montażowej oraz rozmieszczeniu osprzętu.

• Stopień ochrony IP54: skuteczna bariera przed wnikaniem kurzu i zachlapaniem wodą – bezpieczna praca w wilgotnych i zapylonych halami produkcyjnymi.
• Wymiary 750x500x320 mm: przestronna wnęka umożliwia montaż aparatury modułowej, sterowników i zasilaczy bez konieczności stosowania dodatkowych puszek.
• Otwarta podłoga (bez fabrycznej płyty montażowej): elastyczność w doborze własnej płyty (np. stalowej lub aluminiowej) oraz dowolne rozplanowanie otworów montażowych.
• Obudowa poliestrowa (GRP – żywica poliestrowa wzmacniana włóknem szklanym): wysoka odporność mechaniczna, korozyna i działanie rozpuszczalników – trwałość w trudnych warunkach środowiskowych.
• Konstrukcja z otwieranym frontem: łatwy dostęp do wnętrza podczas montażu i serwisu, bez konieczności demontażu całej obudowy ze ściany.

Zgodność z Normami

Obudowy Thalassa PLAZ są projektowane i produkowane zgodnie z europejskimi standardami dotyczącymi obudów rozdzielnic i sterowni. Posiadają certyfikat CE, potwierdzający spełnienie wymogów dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej. Stopień ochrony IP54 został potwierdzony w badaniach laboratoryjnych zgodnie z normą IEC 60529.

Zastosowanie

Dzięki swojej wytrzymałości i swobodzie aranżacji wnętrza obudowa NSYPLAZ753G sprawdza się w miejscach wymagających odporności na czynniki zewnętrzne oraz potrzeby indywidualnego rozmieszczenia aparatury.

• Rozdzielnice sterownicze w halach produkcyjnych, magazynach i na liniach technologicznych – ochrona styczników, przekaźników i sterowników PLC przed pyłem i wilgocią.
• Punkty dystrybucji zasilania w instalacjach budynków użyteczności publicznej – osłona wyłączników, rozłączników i układów pomiarowych.
• Stacje operatorskie z przyciskami i sygnalizatorami – obudowa umożliwia wycięcie otworów na elementy 22 mm lub moduły 45x45 mm.
• Instalacje zewnętrzne (pod zadaszeniem) – np. sterowanie bram, oświetlenia czy systemów nawadniających, gdzie wymagana jest klasa IP54.

Wskazówki Montażowe

Montaż obudowy oraz instalację aparatury wewnątrz może wykonywać wyłącznie osoba posiadająca odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Obudowę mocujemy do ściany za pomocą kołków rozporowych przez cztery otwory montażowe w narożnikach (zalecane śruby M6 lub M8 – nie wchodzą w skład zestawu). Do otworów na przewody stosować przepusty dławicowe o odpowiedniej średnicy, zachowując stopień ochrony całej obudowy. Wewnętrzną płytę montażową (niewchodzącą w skład produktu) mocować do występów montażowych w podłodze obudowy. Uziemić obudowę przewodem ochronnym (zacisk uziemienia znajduje się wewnątrz).

FAQ

• Czy obudowa ma fabrycznie zamontowaną płytę montażową? Nie, model NSYPLAZ753G jest dostarczany z otwartą podłogą – bez płyty montażowej, co daje swobodę w doborze własnego rozwiązania (np. płyty stalowej o grubości 2–3 mm).
• Jaki jest dopuszczalny zakres temperatury pracy? Producent nie podaje w danych wejściowych konkretnych wartości, jednak standardowe obudowy poliestrowe Thalassa wytrzymują temperatury od -25°C do +70°C (bezpośrednie nasłonecznienie może wymagać zacienienia). Aby potwierdzić, prosimy o kontakt z działem technicznym.
• Jakich narzędzi potrzebuję do wycięcia otworów na przyciski czy przełączniki? Obudowa wykonana jest z poliestru wzmacnianego włóknem szklanym (GRP). Do wycinania okrągłych otworów zalecamy użycie wyrzynarki z brzeszczotem do tworzyw sztucznych lub specjalnego frezu – materiał nie pęka, ale wymaga chłodzenia przy szybkim cięciu.
