Obudowa poliestrowa PLAZ IP54 z otwartą podłogą 500x500x420 mm , Thalassa | NSYPLAZ554G Schneider Electric

Opis i Kluczowe Cechy

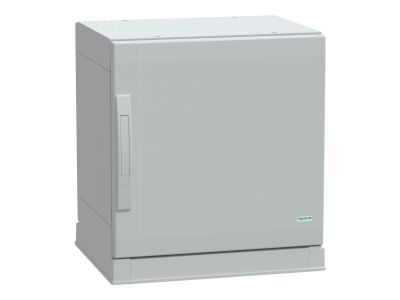

Obudowa poliestrowa PLAZ marki Thalassa, symbol NSYPLAZ554G, o wymiarach 500 x 500 x 420 mm i stopniu ochrony IP54. Konstrukcja z otwartą podłogą ułatwia wprowadzanie i wyprowadzanie kabli, co przyspiesza montaż i konserwację. Wykonana z poliestru odpornego na korozję i wpływ czynników atmosferycznych – gwarantuje trwałość w środowiskach o podwyższonej wilgotności i zapyleniu.

• Stopień ochrony IP54: Zabezpiecza przed wnikaniem pyłu oraz bryzgami wody z dowolnego kierunku, co pozwala na stosowanie w trudnych warunkach przemysłowych i zewnętrznych.
• Wymiary 500 x 500 x 420 mm: Przestronna komora o pojemności umożliwiającej montaż aparatury modułowej, sterowników i zasilaczy – optymalna elastyczność aranżacji wnętrza.
• Otwarta podłoga: Umożliwia swobodne doprowadzenie kabli od dołu bez konieczności wiercenia dodatkowych otworów, skracając czas instalacji i zapewniając łatwy dostęp do przyłączy.
• Materiał poliestrowy: Lekka, a zarazem wytrzymała mechanicznie obudowa odporna na korozję, UV i większość substancji chemicznych – długotrwała eksploatacja bez konieczności konserwacji.
• Konstrukcja PLAZ: Modułowy system obudów umożliwiający łączenie, rozbudowę i łatwy dostęp do wnętrza dzięki zdejmowanemu wieku (w standardzie).

Zgodność z Normami

Obudowa została zaprojektowana i wykonana zgodnie z obowiązującymi normami europejskimi oraz posiada oznakowanie CE. Stopień ochrony IP54 zapewniany jest w standardzie DIN EN 60529. Produkt spełnia wymogi bezpieczeństwa elektrycznego i mechanicznego dla urządzeń instalowanych w rozdzielnicach i szafach sterowniczych.

Zastosowanie

Dzięki solidnej konstrukcji i ochronie IP54 obudowa PLAZ sprawdza się w wielu aplikacjach przemysłowych, komercyjnych i budynkowych. Przeznaczona do zabudowy aparatury modułowej, przekaźników, styczników, zasilaczy oraz sterowników PLC.

• Montaż rozdzielnic elektrycznych w halach produkcyjnych, magazynach i warsztatach – odporność na zapylenie i wilgoć.
• Instalacje sterowania silnikami i napędami w pompowniach, wentylatorniach i na stacjach uzdatniania wody.
• Automatyka budynkowa – ochrona sterowników oświetlenia, ogrzewania i klimatyzacji w pomieszczeniach technicznych.
• Sygnalizacja i zasilanie awaryjne – obudowa do montażu naściennego w miejscach narażonych na zachlapanie.

Wskazówki Montażowe

Montaż obudowy oraz wszelkie prace wewnątrz powinny być wykonywane wyłącznie przez osoby posiadające ważne uprawnienia SEP, po odłączeniu napięcia zasilającego. Obudowę mocować do ściany lub konstrukcji nośnej za pomocą odpowiednich kotew i śrub (nie są w zestawie) – zachować poziom i pion. Przy prowadzeniu kabli przez otwartą podłogę stosować dławnice lub przepusty zapewniające stopień ochrony IP54. Przed zamknięciem wieka upewnić się, że uszczelka jest czysta i nieuszkodzona. Moment dokręcania śrub wieka oraz złączek – zgodnie z dokumentacją producenta.

FAQ

• Czy obudowa ma fabrycznie zamontowaną płytę montażową? Obudowa dostarczana jest z otwartą podłogą (brak płyty dolnej). Płyta montażowa do aparatury nie wchodzi w standardowy zestaw – należy zamówić osobno akcesoria dedykowane serii PLAZ.
• Jaki stopień ochrony zapewnia ta obudowa? Deklarowany stopień ochrony to IP54 zgodnie z normą EN 60529. Oznacza to ochronę przed pyłem (ograniczone wnikanie) oraz bryzgami wody z każdego kierunku.
• Czy można stosować tę obudowę na zewnątrz budynków? Tak, IP54 pozwala na użytkowanie na zewnątrz pod warunkiem ochrony przed bezpośrednim deszczem i silnym wiatrem (np. pod zadaszeniem). Należy jednak pamiętać o odpowiednim uszczelnieniu wszystkich przepustów kablowych i zastosowaniu dławnic o tym samym stopniu ochrony.
