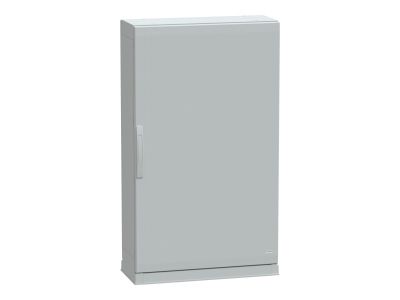

Obudowa poliestrowa PLAZ IP54 z otwartą podłogą 1250x750x320 mm , Thalassa | NSYPLAZ1273G Schneider Electric

Opis i Kluczowe Cechy

Obudowa poliestrowa Thalassa serii PLAZ o symbolu NSYPLAZ1273G to przestronna i wytrzymała konstrukcja o wymiarach 1250x750x320 mm, przeznaczona do montażu aparatury elektrycznej w warunkach przemysłowych i zewnętrznych. Dzięki stopniowi ochrony IP54 zapewnia skuteczną barierę przed pyłem i bryzgami wody, co umożliwia bezpieczną pracę w zapylonych i wilgotnych środowiskach. Model z otwartą podłogą ułatwia prowadzenie kabli od dołu i elastyczne okablowanie wewnątrz obudowy.

• Stopień ochrony IP54: Ochrona przed wnikaniem pyłu i bryzgów wody – obudowa nadaje się do instalacji w hale produkcyjne, magazyny oraz na zewnątrz w zadaszonych miejscach.
• Wymiary 1250x750x320 mm (wys. x szer. x gł.): Duża pojemność pozwala na zabudowę wielu urządzeń modułowych, listew zaciskowych i zasilaczy, co oszczędza miejsce w rozdzielnicach.
• Wykonanie z poliestru (żywica poliestrowa wzmocniona włóknem szklanym): Materiał odporny na korozję, promieniowanie UV i uderzenia, zapewnia długą żywotność w trudnych warunkach bez konieczności konserwacji.
• Otwarta podłoga: Umożliwia swobodne wprowadzenie kabli od dołu obudowy, upraszcza instalację i umożliwia stosowanie dławnic lub przepustów bez konieczności wiercenia dodatkowych otworów.
• Symbol NSYPLAZ1273G: Łatwa identyfikacja produktu w katalogu Thalassa, co przyspiesza zamawianie i kompletację zamówień.

Zgodność z Normami

Obudowa Thalassa PLAZ spełnia wymagania europejskich norm dotyczących obudów elektrycznych oraz posiada certyfikat CE. Produkt zaprojektowano zgodnie z ogólnymi standardami DIN w zakresie konstrukcji i szczelności. Stopień ochrony IP54 został potwierdzony zgodnie z normą IEC 60529.

Zastosowanie

Uniwersalna obudowa poliestrowa sprawdza się w wielu aplikacjach przemysłowych i infrastrukturalnych, gdzie wymagana jest podwyższona ochrona przed czynnikami zewnętrznymi.

• Rozdzielnice główne i podrozdzielnice w halach produkcyjnych, magazynach i obiektach użyteczności publicznej – szczególnie w strefach o podwyższonej wilgotności lub zapyleniu.
• Obudowy dla sterowników PLC, zasilaczy awaryjnych i systemów automatyki budynkowej – doskonała pojemność na moduły i okablowanie.
• Punkty przyłączeniowe dla maszyn i urządzeń na zewnątrz (pod zadaszeniem) – ochrona przed deszczem, bryzgami i pyłem.
• Centralne szafy sterownicze w oczyszczalniach ścieków, stacjach uzdatniania wody oraz w przemyśle spożywczym – poliestrowa konstrukcja odporna na agresywne środowisko.

Wskazówki Montażowe

Montaż obudowy oraz instalację urządzeń wewnątrz może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich obwodach mających być wprowadzonymi do obudowy. Obudowę Thalassa PLAZ mocuje się do podłoża za pomocą kotew lub wkrętów przez otwory montażowe w tylnej ścianie (nie dotyczy wersji z otwartą podłogą – stosować punkty montażowe wskazane przez producenta). W przypadku prowadzenia kabli od dołu należy zastosować odpowiednie dławnice o stopniu ochrony IP54. Przekrój przewodów oraz dobór zabezpieczeń dobrać zgodnie z obowiązującymi normami. Wszystkie połączenia wewnętrzne wykonać z zachowaniem odpowiednich luzów izolacyjnych.

FAQ

• Czy obudowa ma otwierane drzwi? Producent przewiduje w serii PLAZ standardowe drzwi (nie są one objęte tym modelem – opis dotyczy samej skrzyni z otwartą podłogą). Szczegóły dotyczące pokrywy należy sprawdzić w karcie katalogowej lub skontaktować się z dostawcą.
• Jaki stopień ochrony ma ta obudowa? Obudowa posiada stopień ochrony IP54 – chroni przed pyłem (ograniczone wnikanie) oraz bryzgami wody z każdego kierunku. Jest odpowiednia do użytku wewnątrz pomieszczeń oraz na zewnątrz pod zadaszeniem.
• Z jakiego materiału wykonana jest obudowa? Obudowa wykonana jest z poliestru wzmocnionego włóknem szklanym (żywica poliestrowa). Materiał jest odporny na korozję, promieniowanie UV oraz uderzenia mechaniczne, co zapewnia długą żywotność w trudnych warunkach.
