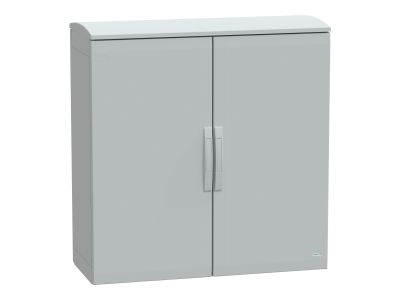

Obudowa poliestrowa PLAT IP44 z wentylowanym dachem 1000x1000x420 mm , Thalassa | NSYPLAT10104G Schneider Electric

Opis i Kluczowe Cechy

Obudowa poliestrowa Thalassa typu PLAT o wymiarach 1000x1000x420 mm (symbol NSYPLAT10104G) to rozwiązanie przeznaczone do zabezpieczenia i montażu aparatury elektrycznej w trudnych warunkach środowiskowych. Dzięki stopniowi ochrony IP44 oraz wentylowanemu dachowi zapewnia skuteczną ochronę przed wilgocią i pyłem, a jednocześnie umożliwia odprowadzanie ciepła, co przedłuża żywotność zamontowanych urządzeń.

• Stopień ochrony IP44: Chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody z każdego kierunku, co pozwala na bezpieczną eksploatację w środowiskach o podwyższonej wilgotności.
• Wentylowany dach: Umożliwia naturalną cyrkulację powietrza wewnątrz obudowy, redukując ryzyko przegrzewania się aparatury i kondensacji pary wodnej.
• Materiał poliestrowy: Odporny na korozję, promieniowanie UV oraz wiele substancji chemicznych, gwarantuje długotrwałą wytrzymałość mechaniczną nawet w agresywnych warunkach przemysłowych.
• Wymiary 1000x1000x420 mm: Duża przestrzeń montażowa pozwala na instalację rozbudowanych zestawów aparatury modułowej, przekaźników, sterowników PLC i innych komponentów.
• System PLAT: Zgodny z typowymi akcesoriami montażowymi serii, co ułatwia rozbudowę i modernizację istniejących instalacji.

Zgodność z Normami

Obudowa Thalassa spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikację CE. Produkt został zaprojektowany zgodnie z ogólnymi standardami DIN dla obudów elektrycznych, co gwarantuje niezawodność w zastosowaniach przemysłowych i budynkowych.

Zastosowanie

Obudowa PLAT znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne zamknięcie i ochrona aparatury elektrycznej przed czynnikami zewnętrznymi, przy jednoczesnym zachowaniu możliwości wentylacji.

• Ochrona rozdzielnic sterowniczych i zasilających w halach produkcyjnych, magazynach i warsztatach.
• Zabudowa styczników, przekaźników, wyłączników nadprądowych oraz sterowników PLC w instalacjach automatyki budynkowej.
• Montaż układów sygnalizacji, wizualizacji i sterowania w obiektach narażonych na wilgoć (np. oczyszczalnie, myjnie, przetwórstwo spożywcze).
• Tworzenie węzłów pomiarowo-rozliczeniowych w infrastrukturze elektroenergetycznej.

Wskazówki Montażowe

Montaż obudowy oraz wewnętrznej aparatury może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Obudowę należy mocować do stabilnej, nośnej powierzchni (ściana, konstrukcja) za pomocą śrub i kołków dostosowanych do podłoża. W przypadku instalacji w strefach zagrożonych wybuchem lub w warunkach szczególnych – stosuj się do dedykowanej dokumentacji producenta. Przekroje przewodów doprowadzanych do aparatury wewnątrz obudowy dobierz zgodnie z normami i obciążalnością prądową. Wentylowany dach nie wymaga dodatkowych otworów – upewnij się, że kratki wentylacyjne pozostają drożne.

FAQ

• Czy obudowa PLAT IP44 jest przystosowana do montażu na zewnątrz? Stopień ochrony IP44 umożliwia stosowanie w miejscach narażonych na deszcz i bryzgi, ale nie zaleca się instalacji w bezpośrednim narażeniu na długotrwały strumień wody lub całkowite zanurzenie. W przypadku montażu na zewnątrz należy dodatkowo zabezpieczyć obudowę przed bezpośrednim nasłonecznieniem i ekstremalnymi temperaturami – choć materiał poliestrowy jest odporny na UV, długotrwałe nagrzewanie może wpłynąć na parametry wewnętrznej aparatury.
• Jakie akcesoria montażowe są dedykowane do tej obudowy? Obudowa serii PLAT współpracuje z typowymi płytami montażowymi, maskownicami, zamkami i dławnicami dostępnymi w ofercie Thalassa. Zalecamy korzystanie z oryginalnych akcesoriów producenta w celu zachowania deklarowanego stopnia ochrony i gwarancji.
• Czy wentylowany dach wymaga dodatkowej filtracji? Konstrukcja dachu zapewnia grawitacyjną wentylację bez konieczności stosowania filtrów. W środowiskach o bardzo dużym zapyleniu można rozważyć montaż opcjonalnych wkładów filtracyjnych – dostępne w ofercie Thalassa.
