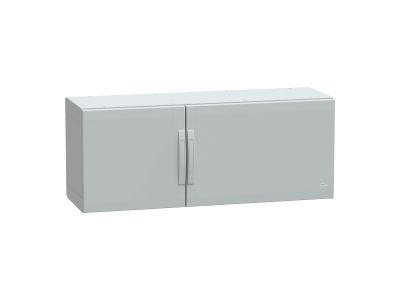

Obudowa poliestrowa PLA IP65 500x1250x420 mm , Thalassa | NSYPLA5124G Schneider Electric

Opis i Kluczowe Cechy

Obudowa poliestrowa Thalassa o symbolu NSYPLA5124G to solidna szafa z tworzywa poliestrowego wzmocnionego włóknem szklanym, przeznaczona do zastosowań przemysłowych i infrastrukturalnych. Dzięki stopniowi ochrony IP65 zapewnia skuteczną barierę przed pyłem oraz strumieniami wody, co gwarantuje bezpieczną pracę zainstalowanej aparatury nawet w trudnych warunkach. Wymiary 500 × 1250 × 420 mm (szer. × wys. × gł.) oferują przestrzeń do montażu rozdzielnic, sterowników PLC, zasilaczy i innych urządzeń elektrycznych.

• Stopień ochrony IP65: całkowita odporność na wnikanie pyłu oraz ochrona przed strugami wody – niezawodne działanie w warunkach przemysłowych, na zewnątrz hal i w pomieszczeniach wilgotnych.
• Materiał poliestrowy wzmocniony włóknem szklanym: wysoka odporność mechaniczna, na korozję oraz działanie promieni UV – długa żywotność bez konieczności konserwacji.
• Wymiary 500 × 1250 × 420 mm: wystarczająca przestrzeń do instalacji aparatury modułowej, listew zaciskowych i szyn TH35 – elastyczność aranżacji wnętrza.
• Konstrukcja bezszwowa (monoblok): brak spawów, uszczelek zewnętrznych – lepsza szczelność i estetyka montażu.
• Drzwi z zamkiem (w zestawie): możliwość zablokowania dostępu – zabezpieczenie przed nieupoważnionym otwarciem.

Zgodność z Normami

Obudowa Thalassa została zaprojektowana zgodnie z wymaganiami dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zastosowane materiały i wykonanie spełniają kryteria norm europejskich dla obudów elektrycznych stosowanych w środowisku przemysłowym. Stopień ochrony IP65 potwierdzony jest w dokumentacji technicznej producenta.

Zastosowanie

Wszechstronna obudowa poliestrowa sprawdza się w instalacjach wymagających wysokiej odporności na wilgoć, kurz i uszkodzenia mechaniczne. Najczęściej wykorzystywana jest w:

• rozdzielnicach głównych i podrozdzielniach w halach produkcyjnych oraz magazynach,
• stacjach sterowania i monitoringu w obiektach infrastruktury (oczyszczalnie, stacje uzdatniania wody, tunele),
• instalacjach na zewnątrz budynków (oświetlenie, zasilanie pomp, klimatyzatory),
• obudowach dla sterowników PLC, przemienników częstotliwości i zasilaczy awaryjnych.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek prac wewnątrz obudowy należy bezwzględnie odłączyć napięcie zasilania. Obudowę mocuje się do ściany za pomocą uchwytów lub kątowników (zalecane przez producenta) – otwory montażowe znajdują się wewnątrz. Przekroje przewodów należy dobrać zgodnie z obciążeniem projektowanego obwodu. W przypadku montażu aparatury modułowej należy stosować szynę TH35. Śruby mocujące dokręcać momentem podanym w dokumentacji technicznej obudowy (zwykle 2–3 Nm dla tworzywa). Po zamknięciu drzwi sprawdzić prawidłowe dociśnięcie uszczelki.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Tak, stopień ochrony IP65 chroni przed deszczem i pyłem, a poliester wzmocniony włóknem szklanym jest odporny na promieniowanie UV, co pozwala na instalację na zewnątrz budynków.
• Jakie są wymiary wewnętrzne obudowy? Wymiary wewnętrzne są zbliżone do zewnętrznych minus grubość ścianek. Dokładne wartości (ok. 484 × 1234 × 400 mm) znajdują się w karcie katalogowej producenta – zalecamy sprawdzenie przed projektowaniem rozkładu aparatury.
• Czy obudowa jest dostarczana z płytą montażową? Standardowo obudowa Thalassa nie zawiera płyty montażowej. Płytę należy zamówić osobno (dedykowany model dla tego wymiaru). W zestawie znajdują się drzwi z zamkiem oraz uszczelka.
