Obudowa poliester 900x600x300mm, IP65, PANEL-struct., z cokołem, d.pełne, Orion+ | FL321B Hager

Opis i Kluczowe Cechy

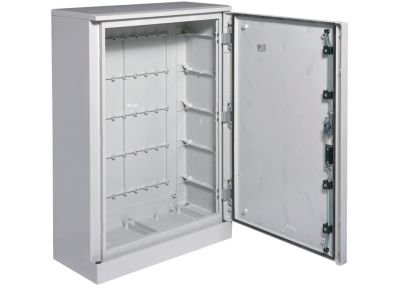

Obudowa poliestrowa Orion+ o symbolu FL321B to solidna i szczelna konstrukcja o wymiarach 900 x 600 x 300 mm, dedykowana do instalacji rozdzielnic, sterowników i aparatury w wymagających środowiskach. Wykonana z poliestru wzmocnionego włóknem szklanym, zapewnia wysoką odporność mechaniczną i korozyjną. Stopień ochrony IP65 gwarantuje skuteczną ochronę przed pyłem i strugami wody, co pozwala na montaż w halach przemysłowych, na zewnątrz budynków oraz w pomieszczeniach o podwyższonej wilgotności. Konstrukcja panelowa (PANEL-struct.) ułatwia szybki dostęp do wnętrza, a dołączony cokół podnosi obudowę, ułatwiając prowadzenie kabli od dołu. Drzwi pełne zwiększają bezpieczeństwo i chronią wnętrze przed niepożądanym dostępem.

• Wymiary 900 x 600 x 300 mm: Przestronne wnętrze pozwala na wygodne rozmieszczenie rozdzielnic, styczników, przekaźników i innych modułów, nawet w rozbudowanych instalacjach.
• IP65 – pyłoszczelność i ochrona przed strugami wody: Obudowa może być instalowana w trudnych warunkach (hale, zewnątrz, myjnie) bez ryzyka uszkodzenia wrażliwego osprzętu.
• Materiał: poliester wzmocniony włóknem szklanym: Wysoka odporność na uderzenia, korozję, promieniowanie UV i działanie większości chemikaliów – długa żywotność nawet w agresywnym środowisku.
• Konstrukcja PANEL-struct. i cokół: Ułatwia montaż i prowadzenie kabli od dołu; panelowy dostęp przyspiesza prace serwisowe.
• Drzwi pełne: Zwiększają bezpieczeństwo (uniemożliwiają przypadkowy dostęp do elementów pod napięciem) oraz chronią przed kurzem i wilgocią.

Zgodność z Normami

Obudowa FL321B Orion+ spełnia wymagania europejskich norm dotyczących obudów elektrotechnicznych. Wyprodukowana z materiałów klasyfikowanych zgodnie z wymogami bezpieczeństwa, posiada certyfikat CE. Stopień ochrony IP65 potwierdzony zgodnie z normą IEC/EN 60529 (jeśli podana w karcie katalogowej, w przeciwnym razie zastosowano ogólną definicję).

Zastosowanie

Obudowa Orion+ FL321B znajduje zastosowanie wszędzie tam, gdzie wymagana jest szczelna, odporna na czynniki zewnętrzne i estetyczna obudowa rozdzielnic i aparatury sterującej.

• Rozdzielnice główne i podrzędne w halach przemysłowych, magazynach i warsztatach.
• Obudowy sterowników PLC, systemów automatyki budynkowej (BMS) w pomieszczeniach technicznych i na zewnątrz.
• Punkty rozdziału energii w instalacjach zewnętrznych (parkingi, stacje uzdatniania, obiekty rolnicze).
• Scentralizowane szafy sygnalizacyjne i sterownicze w oczyszczalniach ścieków, przemyśle spożywczym lub chemicznym.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP (E lub D). Należy bezwzględnie odłączyć napięcie przed jakimikolwiek pracami wewnątrz. Obudowę mocować do ściany lub podłoża za pomocą odpowiednich uchwytów (zgodnie z instrukcją producenta). Cokół umożliwia doprowadzenie kabli od dołu – pamiętaj o użyciu dławic kablowych o odpowiednim stopniu ochrony (IP65). Wnętrze obudowy przystosowane jest do montażu szyn DIN TH35 oraz płyty montażowej. Przed zamknięciem sprawdź szczelność uszczelki drzwi.

FAQ

• Czy obudowa jest odporna na UV? Tak, poliester wzmocniony włóknem szklanym stosowany w obudowach Orion+ charakteryzuje się dobrą odpornością na promieniowanie UV, co potwierdza producent – nadaje się do instalacji zewnętrznych.
• Jakie dławice kablowe pasują do tej obudowy? Zastosuj dławice z gwintem metrycznym (np. M20, M25, M32) o stopniu ochrony co najmniej IP65 – otwory w obudowie są standardowe, ale producent nie podaje szczegółów, dlatego dobór należy dostosować do średnic przewodów i norm.
• Czy drzwi są zdejmowane? W modelu FL321B drzwi pełne są na zawiasach – konstrukcja PANEL-struct. pozwala na wyjęcie panelu (drzwi) po zdjęciu zawiasów, co ułatwia serwis. Dokładna instrukcja w dokumentacji producenta.
