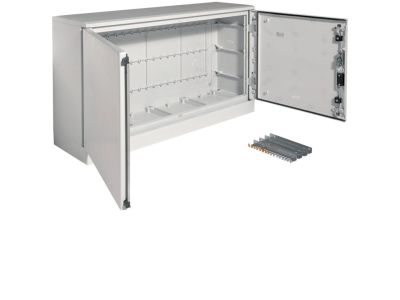

Obudowa poliester 600x1100x300mm, IP65, PANEL-struct., z cokołem, d.pełne, Orion+ | FL330B Hager

Opis i Kluczowe Cechy

Obudowa poliestrowa FL330B z linii Orion+ o wymiarach 600x1100x300 mm zapewnia wysoką odporność mechaniczną i środowiskową dzięki stopniowi ochrony IP65. Konstrukcja panelowa (PANEL-struct.) oraz dołączony cokół ułatwiają montaż i aranżację wnętrza, a pełne drzwi gwarantują ochronę przed dostępem osób nieuprawnionych. To uniwersalne rozwiązanie do zastosowań wymagających trwałej obudowy dla aparatury elektrycznej i sterowniczej.

• Wymiary zewnętrzne 600x1100x300 mm: przestronna komora pozwala na swobodne rozmieszczenie modułów, szyn i przewodów bez konieczności stosowania dodatkowych puszek.
• Stopień ochrony IP65: całkowita pyłoszczelność i ochrona przed strugami wody (zgodna z normą IEC dla IP65) – obudowa nadaje się do pracy w trudnych warunkach przemysłowych i na zewnątrz.
• Materiał – poliester wzmocniony (GRP): odporność na korozję, promieniowanie UV i większość chemikaliów; lekka, a jednocześnie wytrzymała konstrukcja.
• Drzwi pełne: zabezpieczają wnętrze przed kurzem i wilgocią oraz utrudniają nieautoryzowany dostęp; możliwość zamknięcia na zamek (wkrętak lub wkładka – zalecane wyposażenie dodatkowe).
• Z cokołem (podstawa): umożliwia stabilne ustawienie obudowy na podłożu, podnosi ją nad poziom posadzki, ułatwiając prowadzenie kabli od dołu i poprawiając wentylację.
• Struktura panelowa (PANEL-struct.): obudowa przystosowana do montażu płyty montażowej i aparatury modułowej w systemie panelowym – oszczędność czasu przy zabudowie.

Zgodność z Normami

Obudowa spełnia wymagania europejskich norm dotyczących obudów dla rozdzielnic elektrycznych i posiada certyfikat CE. Deklarowany stopień ochrony IP65 jest zgodny z międzynarodową normą klasyfikacji szczelności. Produkt przeznaczony do użytkowania w instalacjach niskiego napięcia w warunkach przemysłowych i komercyjnych.

Zastosowanie

Obudowa FL330B sprawdza się wszędzie tam, gdzie potrzebna jest wytrzymała, szczelna i estetyczna osłona dla aparatury elektrycznej i sterowniczej. Dzięki wymiarom i IP65 znajduje zastosowanie w:

• Rozdzielnicach sterowniczych i zasilających w halach produkcyjnych, magazynach, infrastrukturze wodno-kanalizacyjnej.
• Systemach automatyki budynkowej – sterowanie oświetleniem, HVAC, sygnalizacją.
• Instalacjach zewnętrznych (np. stacje czerpalni, przepompownie, oczyszczalnie) – dzięki odporności na warunki atmosferyczne.
• Stanowiskach operatorskich i maszynowych – jako obudowa przycisków, przełączników, wyświetlaczy i sterowników PLC.

Wskazówki Montażowe

Montaż i podłączenie obudowy FL330B może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Obudowę należy stabilnie zamocować do podłoża przez otwory montażowe w cokole lub ścianach bocznych. Przed wierceniem otworów dławikowych upewnić się, że nie naruszają one uszczelki drzwi. Zaleca się stosowanie dławic kablowych o odpowiednim stopniu ochrony (min. IP65). Przekrój przewodów wewnątrz obudowy dobrać do obciążenia, a przewody ułożyć z zachowaniem promieni gięcia. Wszystkie połączenia należy dokręcać momentem zgodnym z dokumentacją zastosowanej aparatury.

FAQ

• Jakie są wymiary wewnętrzne obudowy FL330B? Wymiary zewnętrzne to 600x1100x300 mm, natomiast dokładna przestrzeń użytkowa wewnątrz zależy od grubości ścianek (typowa dla poliestru). Aby uzyskać szczegółowe wymiary wnętrza, zalecamy sprawdzenie rysunku technicznego w karcie katalogowej producenta.
• Czy obudowa nadaje się do montażu na zewnątrz budynków? Tak, stopień ochrony IP65 zapewnia pełną odporność na kurz, deszcz i bryzgi wody. Poliestrowa konstrukcja jest odporna na promieniowanie UV, dzięki czemu obudowa może być instalowana na zewnątrz.
• Jakiego rodzaju drzwi ma obudowa – pełne czy z oknem? Model FL330B wyposażony jest w drzwi pełne (bez okna), co zapewnia maksymalną ochronę przed dostępem oraz pyłem i wilgocią. Jeśli potrzebna jest wizualizacja aparatury, należy rozważyć wariant z oknem lub montaż przezroczystego panelu.
