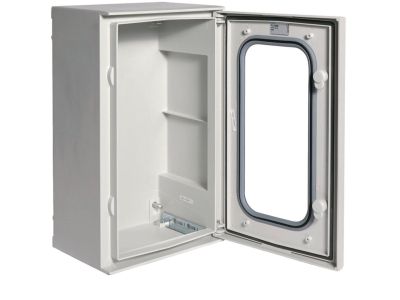

Obudowa poliester 500x300x200mm, IP66, BOX-struct., d.transp., Orion+ | FL259B Hager

Opis i Kluczowe Cechy

Obudowa poliestrowa FL259B firmy Orion+ o wymiarach 500x300x200mm i stopniu ochrony IP66 to uniwersalna skrzynka rozdzielcza do zabudowy aparatury modułowej. Wykonana z wytrzymałego poliestru, wyposażona w transparentne drzwi umożliwiające kontrolę wskaźników bez otwierania. Konstrukcja BOX-struct. zapewnia sztywność i stabilność montażu na szynie TH35 lub płycie montażowej.

• Wymiary 500x300x200mm: przestronna komora umożliwiająca instalację od wyłączników nadprądowych po zaawansowane urządzenia, takie jak softstarty czy przetwornice częstotliwości.
• Stopień ochrony IP66: pełna ochrona przed pyłem i silnymi strumieniami wody – gwarantuje bezpieczną pracę w trudnych warunkach przemysłowych i zewnętrznych.
• Materiał poliestrowy: odporność na korozję, promieniowanie UV i wiele substancji chemicznych – długa żywotność bez konserwacji.
• Transparentne drzwi: szybki podgląd stanu aparatury (np. położenia styków, wskazań liczników) bez konieczności otwierania obudowy, co zwiększa bezpieczeństwo eksploatacji.
• Konstrukcja BOX-struct.: usztywniona obudowa z możliwością montażu szyn TH35, płyt montażowych oraz osłon – elastyczne wnętrze dostosowane do potrzeb instalacji.

Zgodność z Normami

Obudowa FL259B Orion+ została zaprojektowana zgodnie z ogólnymi wymaganiami europejskich norm dla obudów rozdzielnic i szaf sterowniczych. Posiada certyfikację CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Obudowa FL259B sprawdzi się wszędzie tam, gdzie wymagana jest kompaktowa, szczelna skrzynka do rozdziału mocy, sygnałów sterujących oraz zabezpieczeń. Przeznaczona do montażu stałego w obiektach przemysłowych, komercyjnych i infrastrukturze zewnętrznej.

• Montaż wyłączników nadprądowych, styczników i przekaźników w szafach sterowniczych maszyn.
• Instalacja softstartów oraz przetwornic częstotliwości – przestrzeń i wentylacja zapewniają bezpieczne rozpraszanie ciepła.
• Rozdział mocy i sygnałów w automatyce budynkowej – sterowanie oświetleniem, wentylacją, ogrzewaniem.
• Szafy pomiarowe i zasilające na zewnątrz budynków (IP66 zabezpiecza przed deszczem i pyłem).

Wskazówki Montażowe

Montaż obudowy oraz instalacja wewnętrznej aparatury może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Obudowę mocuje się do ściany lub konstrukcji nośnej za pomocą dostarczonych otworów montażowych (nie gwintowanych, należy użyć odpowiednich kołków). Wewnątrz można zamontować szynę TH35 (brak w zestawie) lub płytę montażową. Przed wierceniem otworów pod dławiki kablowe upewnij się, że stopień ochrony IP66 po ich zamontowaniu zostanie zachowany – stosuj dławiki i uszczelki o odpowiedniej klasie. Przekrój wprowadzanych przewodów dobierz do prądu obciążenia.

FAQ

• Czy stopień ochrony IP66 pozwala na montaż obudowy na zewnątrz, bez zadaszenia? Tak, IP66 oznacza całkowitą pyłoszczelność i odporność na silne strugi wody (np. deszcz z wiatrem). Należy jednak unikać długotrwałego zanurzenia – obudowa nie jest hermetyczna.
• Czy drzwi są wykonane z tworzywa przezroczystego, które może żółknąć? Drzwi są wykonane z transparentnego materiału poliwęglanowego lub poliestrowego, odpornego na promieniowanie UV. Przy zachowaniu zaleceń producenta zachowują przejrzystość przez wiele lat.
• Jakie maksymalne obciążenie mechaniczne wytrzymują ścianki obudowy? Obudowa FL259B przystosowana jest do montażu standardowej aparatury modułowej (wałki wyłączników, styczniki) oraz lekkich urządzeń (softstarty do ok. 10-15 kg przy rozłożeniu masy). W przypadku cięższych komponentów zaleca się zastosowanie płyty montażowej.
