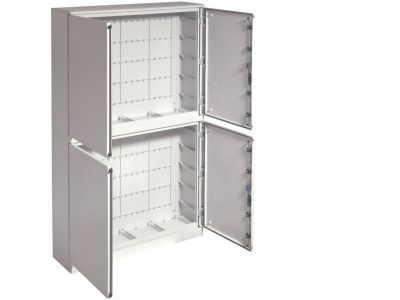

Obudowa poliester 1750x1100x300mm, IP65, PANEL-struct., stoj., dwu-sekc.,d.p., Orion+ | FL366B Hager

Opis i Kluczowe Cechy

Obudowa poliestrowa Orion+ FL366B o wymiarach 1750×1100×300 mm zapewnia przestronną i solidną przestrzeń do zabudowy aparatury elektrycznej w rozdzielnicach przemysłowych i budynkowych. Dzięki stopniowi ochrony IP65 gwarantuje skuteczną ochronę przed pyłem i strugami wody, co pozwala na bezpieczną instalację nawet w trudnych warunkach środowiskowych. Konstrukcja stojąca, dwusekcyjna z pełnymi drzwiami ułatwia organizację wewnętrznego osprzętu i dostęp do poszczególnych sekcji podczas eksploatacji.

• Stopień ochrony IP65: niezawodna bariera przed wnikaniem pyłu i wody, umożliwiająca stosowanie obudowy w pomieszczeniach wilgotnych, na zewnątrz lub w strefach zapylonych.
• Wymiary 1750×1100×300 mm: duża pojemność pozwala na montaż zarówno standardowej aparatury modułowej (wyłączniki nadprądowe, styczniki, przekaźniki), jak i większych urządzeń takich jak softstarty czy przetwornice częstotliwości.
• Konstrukcja stojąca, dwusekcyjna z drzwiami pełnymi: podział na dwie niezależne sekcje ułatwia segregację obwodów (np. zasilanie + sterowanie), a pełne drzwi zapewniają estetyczny wygląd i dodatkową ochronę mechaniczną.
• Materiał – poliester wzmocniony włóknem szklanym: wysoka odporność na korozję, uderzenia i UV, co przekłada się na długą żywotność obudowy w agresywnym środowisku (np. chemia, oczyszczalnie, hale przemysłowe).
• Łatwość obróbki i montażu akcesoriów: ściany obudowy umożliwiają wycinanie otworów pod dławnice, przepusty kablowe, zamki czy przyciski – bez ryzyka pęknięcia materiału.

Zgodność z Normami

Obudowa Orion+ FL366B spełnia wymagania norm europejskich dotyczących obudów elektrycznych stosowanych w instalacjach niskiego napięcia. Posiada deklarację zgodności CE. Stopień ochrony IP65 potwierdza skuteczność ochrony przed pyłem i wodą zgodnie z normą EN 60529.

Zastosowanie

Dzięki dużej pojemności i wysokiej szczelności obudowa sprawdza się w różnorodnych instalacjach elektrycznych, zarówno wewnątrz, jak i na zewnątrz pomieszczeń.

• Montaż rozdzielnic głównych i podrozdzielnic w obiektach przemysłowych, magazynach i halach produkcyjnych.
• Instalacja sterowników PLC, softstartów, przetwornic częstotliwości oraz aparatury łączeniowej w strefach o podwyższonej wilgotności (np. myjnie, oczyszczalnie, tunele technologiczne).
• Budowa szaf sterowniczych dla maszyn i urządzeń wymagających dwóch niezależnych sekcji (np. oddzielenie obwodów siłowych od sterowania).
• Stosowanie w instalacjach teleinformatycznych i fotowoltaicznych jako obudowa do agregacji aparatury ochronnej i pomiarowej.

Wskazówki Montażowe

Montaż obudowy oraz wszelkie prace wewnątrz mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Obudowę należy ustawić na stabilnym, płaskim podłożu (konstrukcja stojąca). Przy prowadzeniu przewodów stosować odpowiednie dławnice o stopniu ochrony IP co najmniej IP65. Wszelkie wycięcia otworów wykonywać zgodnie z instrukcją producenta, unikając osłabienia struktury obudowy. Zaleca się stosowanie przewodów o przekroju dobranym do prądu znamionowego instalacji. Po zakończeniu prac sprawdzić szczelność zamknięcia drzwi i jakość połączeń uziemiających.

FAQ

• Czy obudowa może być używana na zewnątrz? Tak, stopień ochrony IP65 zapewnia odporność na opady deszczu i kurz, pod warunkiem zastosowania odpowiednich dławnic kablowych i uszczelek. Należy jednak unikać bezpośredniego długotrwałego narażenia na silne promieniowanie UV bez dodatkowej osłony.
• Jakie akcesoria montażowe są potrzebne do zamocowania aparatury modułowej? Do montażu aparatów na szynie TH35 (DIN) konieczne są standardowe szyny oraz ewentualne osłony i listwy zaciskowe – obudowa nie zawiera ich w zestawie. Wszelkie elementy montażowe należy dobrać indywidualnie do planowanej zabudowy.
• Czy obudowa jest dwusekcyjna z przegrodą separacyjną? Tak, konstrukcja przewiduje podział na dwie oddzielne sekcje (górną i dolną) z pełnymi drzwiami, co umożliwia oddzielenie obwodów różnych kategorii (np. zasilanie 400V i obwody sterowania 24V). Brak fabrycznej przegrody międzysekcyjnej – można ją zamontować opcjonalnie.
