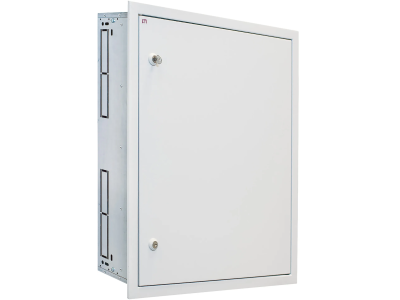

Obudowa podtynkowa pusta, IP42, kl. I RAL7035 (610x1010x160) 4XP160 2-6 | 001101413 Eti

Alternatywny kod produktu: 4XP160 2-6

Opis i Kluczowe Cechy

Obudowa podtynkowa pusta o symbolu 001101413 to uniwersalne rozwiązanie do montażu podtynkowego w instalacjach elektrycznych. Oferuje stopień ochrony IP42, co oznacza skuteczną ochronę przed ciałami stałymi o średnicy powyżej 1 mm oraz bryzgami wody, a także klasę ochronności I, zapewniającą bezpieczeństwo poprzez połączenie z przewodem ochronnym. Szafka wykonana w kolorze RAL7035 (jasny szary) o wymiarach 610 x 1010 x 160 mm daje przestrzeń na zabudowę aparatury modułowej i szyn DIN.

• Stopień ochrony IP42: Chroni wnętrze przed wnikaniem drobnych ciał stałych i bryzgów wody – idealna do pomieszczeń suchych i wilgotnych, np. kotłowni czy warsztatów.
• Klasa ochronności I: Wymaga podłączenia przewodu ochronnego (uziemienia), co zwiększa bezpieczeństwo użytkowników w przypadku uszkodzenia izolacji.
• Kolor RAL7035 (jasny szary): Neutralny wygląd pasujący do większości wnętrz – powłoka malarska odporna na normalne warunki eksploatacji.
• Wymiary 610 x 1010 x 160 mm: Duża przestrzeń wewnętrzna pozwala na wygodne rozmieszczenie aparatury modułowej, listew zaciskowych i szyn DIN.
• Konstrukcja pusta (bez wyposażenia): Umożliwia elastyczne dostosowanie rozdzielnicy do indywidualnych potrzeb – można ją samodzielnie wyposażyć w osprzęt.

Zgodność z Normami

Produkt spełnia europejskie wymagania bezpieczeństwa i posiada oznaczenie CE. Konstrukcja obudowy podtynkowej jest zgodna z powszechnie stosowanymi normami dla obudów elektroinstalacyjnych (standard DIN), co gwarantuje prawidłowe działanie w systemach rozdzielczych.

Zastosowanie

Obudowa przeznaczona do montażu podtynkowego w instalacjach elektrycznych niskiego napięcia. Sprawdzi się jako centrum rozdzielczo-sterownicze w budynkach mieszkalnych, biurowych i lekkim przemyśle.

• Montaż głównych rozdzielnic mieszkaniowych z zabezpieczeniami nadprądowymi i różnicowoprądowymi.
• Tworzenie rozdzielnic sterowniczych dla automatyki budynkowej (styczniki, przekaźniki, sterowniki PLC).
• Instalacja zasilania dla obwodów siłowych i sterujących w warsztatach, garażach lub kotłowniach.
• Obudowa do zastosowań ogólnych, gdzie wymagana jest ochrona IP42 i klasa I.

Wskazówki Montażowe

Montaż i podłączenie obudowy może wykonywać wyłącznie osoba z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Obudowę należy zamontować na ścianie zgodnie z projektem instalacji, zapewniając dostęp do przewodu ochronnego (zacisk PE). Do wewnątrz można montować szynę TH35 (DIN) i aparaturę modułową – dokładne momenty dokręcania i przekroje przewodów dobieraj zgodnie z dokumentacją producenta oraz obowiązującymi normami (PN-IEC 60364). Pamiętaj o zachowaniu odległości izolacyjnych niezbędnych dla danej aparatury.

FAQ

• Jaki stopień ochrony ma obudowa? IP42 – chroni przed ciałami stałymi >1 mm oraz przed bryzgami wody pod kątem do 15° od pionu. Nie jest odporna na zanurzenie ani strumień wody pod ciśnieniem.
• Czy obudowa wymaga uziemienia? Tak, posiada klasę ochronności I, dlatego konieczne jest podłączenie zacisku ochronnego do przewodu PE. Zapewnia to ochronę przeciwporażeniową przy uszkodzeniu izolacji.
• Jaki kolor ma obudowa? Kolor RAL7035, czyli jasny szary – neutralny odcień popularny w instalacjach podtynkowych.
