Obudowa p/t IP30 48M z ramką, drzwiami oraz listwami śrubowymi N+PE (zamiennik UK540E), UK648E3 | 2CPX077843R9999 ABB

Opis i Kluczowe Cechy

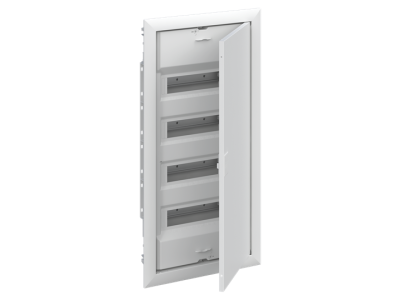

Obudowa podtynkowa ABB z serii UK600, model UK648E3 (SKU: 2CPX077843R9999), to zaawansowane rozwiązanie elektroinstalacyjne zaprojektowane z myślą o nowoczesnym budownictwie mieszkaniowym i komercyjnym. Urządzenie oferuje przestrzeń montażową na 48 modułów, przy czym unikalna konstrukcja maskownicy pozwala na uzyskanie dodatkowych 2 modułów w każdym rzędzie (konfiguracja 12+2), co znacząco zwiększa elastyczność przy rozbudowie aparatury modułowej. Obudowa charakteryzuje się stopniem ochrony IP30, co czyni ją idealnym wyborem do aplikacji wnętrzowych.

• Wytrzymałość mechaniczna: Stopień ochrony IK07 gwarantuje wysoką odporność na uderzenia, co jest kluczowe w intensywnie użytkowanych przestrzeniach.
• Bezpieczeństwo pożarowe: Produkt przeszedł test rozżarzonym drutem (GWT) przy temperaturze 850°C, co potwierdza najwyższe standardy bezpieczeństwa materiałowego.
• Ergonomia drzwi: Drzwi otwierają się pod kątem 120°, co ułatwia prace serwisowe. Konstrukcja umożliwia montaż drzwi z otwieraniem lewo- lub prawostronnym.
• Kompletne wyposażenie: Zestaw zawiera ramkę, drzwi oraz dedykowane listwy śrubowe N+PE, co przyspiesza proces prefabrykacji rozdzielnicy.

Zgodność z Normami

Obudowa ABB UK648E3 została zaprojektowana i wykonana zgodnie z rygorystycznymi normami bezpieczeństwa dla rozdzielnic niskiego napięcia. Wysoka odporność termiczna (GWT 850°C) oraz stopień ochrony mechanicznej IK07 świadczą o spełnieniu wymagań dotyczących instalacji w budynkach użyteczności publicznej oraz mieszkalnej. Produkt stanowi bezpośredni, nowoczesny zamiennik dla popularnego modelu UK540E, zachowując pełną kompatybilność i oferując ulepszone parametry montażowe.

Zastosowanie

Model UK648E3 znajduje szerokie zastosowanie w instalacjach podtynkowych wewnątrz budynków. Dzięki swojej modułowości (48+8 modułów) jest idealnym rozwiązaniem dla:

• Rozbudowanych instalacji domowych (inteligentny dom, sterowanie oświetleniem).
• Biur i lokali usługowych, gdzie wymagana jest estetyczna i pojemna rozdzielnica.
• Montażu w ścianach murowanych oraz, po zastosowaniu opcjonalnego zestawu UZ91P4, w ścianach z płyt gipsowo-kartonowych (G-K).
• Systemów wymagających łączenia wielu obudów – dzięki zestawowi UZB2 możliwe jest precyzyjne łączenie jednostek w pionie i poziomie.

Wskazówki Montażowe

Proces instalacji obudowy ABB UK600 został zoptymalizowany pod kątem wygody elektryka. Skrzynka wnękowa posiada fabryczne perforacje po bokach, co ułatwia wprowadzanie przewodów i rur instalacyjnych. Kluczowe aspekty montażu:

• Trasowanie: Specjalne otworowanie na ramce skrzynki wnękowej pozwala na precyzyjne obrysowanie otworu montażowego w ścianach G-K bez użycia dodatkowych narzędzi pomiarowych.
• Montaż w G-K: Wymaga doposażenia w zestaw montażowy UZ91P4, który zapewnia stabilne osadzenie obudowy w lekkiej zabudowie.
• Łączenie obudów: Przy projektowaniu większych systemów rozdzielczych należy wykorzystać łączniki UZB2, które gwarantują zachowanie odpowiednich odstępów i sztywności konstrukcji.
• Zarządzanie kablami: Perforowane boki obudowy pozwalają na estetyczne i bezpieczne wprowadzenie wiązek kablowych do wnętrza rozdzielnicy.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Nie, model UK648E3 posiada stopień ochrony IP30 i jest przeznaczony wyłącznie do aplikacji wnętrzowych.
• Czy mogę zmienić kierunek otwierania drzwi? Tak, konstrukcja pozwala na montaż drzwi zarówno po lewej, jak i po prawej stronie (z wyłączeniem wersji kombi).
• Ile modułów faktycznie mieści ta rozdzielnica? Standardowo jest to 48 modułów, jednak dzięki specjalnej maskownicy można uzyskać 2 dodatkowe moduły na każdy rząd (łącznie do 56 modułów).
• Czy zestaw zawiera szyny N i PE? Tak, produkt jest dostarczany z fabrycznymi listwami śrubowymi N+PE.
