Obudowa p/t IP30 48M bez ramki i drzwi, UK648MB | 2CPX031396R9999 ABB

Alternatywny kod produktu: 2CPX031396R9999

Opis i Kluczowe Cechy

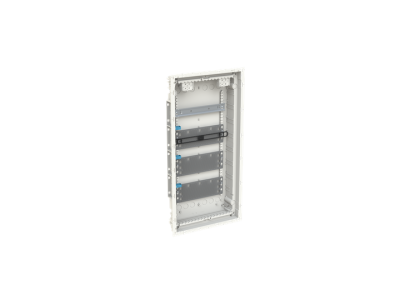

Obudowa p/t IP30 48M (symbol 2CPX031396R9999) to 48-modułowa skrzynka wnękowa wykonana z wysokiej jakości tworzywa termoplastycznego. Przeznaczona do montażu w ściance G-K (po zastosowaniu zestawu UZ91P4) lub jako element systemowy w instalacjach wnękowych. Charakteryzuje się podwyższoną odpornością mechaniczną IK07 i odpornością na działanie płomienia GWT > 850°C, co zapewnia bezpieczeństwo użytkowania w instalacjach elektrycznych.

• Stopień ochrony IP30: Ochrona przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm – odpowiednia do suchych pomieszczeń wewnętrznych.
• 48 modułów: Duża pojemność na aparaturę modułową – możliwość montażu 12+2 aparatów w jednym rzędzie dzięki specjalnej maskownicy.
• Odporność mechaniczna IK07: Odporność na uderzenia mechaniczne o energii do 2 J – trwałość w warunkach przemysłowych.
• Odporność na płomień GWT > 850°C: Zapewnia wysoką odporność na działanie ognia, minimalizując ryzyko rozprzestrzeniania się płomienia.
• Łączność pionowo-pozioma: Możliwość łączenia obudów w pionie i poziomie przy użyciu dedykowanego zestawu UZB2 – elastyczność w projektowaniu instalacji.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego, w tym normy PN-EN 62208 i PN-EN 60670-1. Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami UE w zakresie bezpieczeństwa użytkowania.

Zastosowanie

Obudowa p/t IP30 48M znajduje zastosowanie w instalacjach elektrycznych wymagających estetycznego i funkcjonalnego umieszczenia aparatury modułowej.

• Montaż rozdzielnic wnękowych w pomieszczeniach suchych – biurowych, mieszkalnych, przemysłowych.
• Instalacje w ściankach działowych typu G-K – po zastosowaniu zestawu UZ91P4.
• Systemowe rozwiązania w instalacjach mieszkaniowych i biurowych – możliwość łączenia obudów w zespoły.
• Stosowanie w miejscach o podwyższonych wymaganiach estetycznych – gładka powierzchnia zewnętrzna i możliwość malowania.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obszarze montażu. Obudowę mocować w ścianie G-K przy użyciu zestawu UZ91P4 (domówienie konieczne) lub w dedykowanej ramce montażowej. Aparaturę modułową montować zgodnie z dokumentacją techniczną, z zachowaniem odstępów izolacyjnych. W przypadku łączenia obudów stosować zestaw UZB2. Otwory instalacyjne wykonywać zgodnie z wymaganiami normy PN-EN 60670-1.

FAQ

• Czy obudowa nadaje się do montażu w pomieszczeniach wilgotnych? Obudowa IP30 jest przeznaczona do suchych pomieszczeń wewnętrznych. Dla zastosowań w warunkach o podwyższonej wilgotności należy rozważyć obudowę o wyższym stopniu ochrony IP.
• Jaki jest maksymalny prąd aparatury modułowej, którą można zamontować w obudowie? Maksymalny prąd nie został określony w danych produktu. Dobór aparatury powinien być zgodny z dokumentacją techniczną i normami instalacyjnymi.
• Czy obudowa ma perforacje boczne? Tak, obudowa posiada perforacje boczne, które ułatwiają montaż i wentylację wnętrza.
