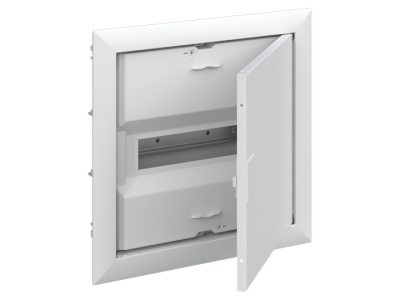

Obudowa p/t IP30 12M z ramką, drzwiami oraz listwami śrubowymi N+PE (zamiennik UK510E), UK612E2 | 2CPX077840R9999 ABB

Opis i Kluczowe Cechy

Obudowa podtynkowa ABB z serii UK600, model UK612E2 (numer katalogowy 2CPX077840R9999), to zaawansowane rozwiązanie elektroinstalacyjne zaprojektowane z myślą o najwyższych standardach bezpieczeństwa i estetyki. Jest to bezpośredni, nowoczesny zamiennik popularnego modelu UK510E, oferujący znacznie większą przestrzeń montażową oraz ułatwienia instalacyjne. Obudowa charakteryzuje się pojemnością 12 modułów w jednym rzędzie, jednak dzięki innowacyjnej konstrukcji maskownicy, użytkownik zyskuje dodatkowe 2 moduły (konfiguracja 12+2), co pozwala na elastyczne rozmieszczenie aparatury modułowej.

• Wytrzymałość mechaniczna: Stopień ochrony IK07 gwarantuje wysoką odporność na uderzenia, co jest kluczowe w intensywnie użytkowanych obiektach.
• Bezpieczeństwo pożarowe: Produkt przeszedł test rozżarzonym drutem (Glow Wire Test) przy temperaturze 850°C, co minimalizuje ryzyko rozprzestrzeniania się ognia.
• Elastyczność montażu drzwi: Drzwi stalowe otwierają się pod kątem 120°, co zapewnia swobodny dostęp do aparatury. Konstrukcja umożliwia zmianę kierunku otwierania (lewo/prawo) bez konieczności demontażu ramki.
• Zarządzanie przewodami: Skrzynka wnękowa posiada precyzyjne perforacje po bokach, ułatwiające wprowadzanie peszli i przewodów, a dołączone listwy śrubowe N+PE zapewniają pewne i trwałe połączenia elektryczne.

Zgodność z Normami

Obudowa ABB UK612E2 została zaprojektowana i wykonana zgodnie z rygorystycznymi normami europejskimi dotyczącymi rozdzielnic niskiego napięcia. Stopień ochrony IP30 definiuje jej przeznaczenie do aplikacji wnętrzowych, chroniąc przed dostępem ciał stałych o średnicy powyżej 12,5 mm. Zastosowanie materiałów o wysokiej odporności termicznej (GWT 850°C) potwierdza zgodność z przepisami przeciwpożarowymi dla budynków użyteczności publicznej oraz mieszkalnej.

Zastosowanie

Model UK612E2 jest dedykowany do montażu podtynkowego w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Dzięki swojej uniwersalności, obudowa znajduje zastosowanie w:

• Instalacjach domowych jako główna lub pomocnicza rozdzielnica elektryczna.
• Systemach automatyki budynkowej, gdzie wymagana jest estetyczna zabudowa aparatury sterującej.
• Ścianach murowanych (montaż standardowy) oraz ścianach z płyt gipsowo-kartonowych (przy użyciu opcjonalnego zestawu montażowego UZ91P4).
• Rozbudowanych systemach rozdzielczych, dzięki możliwości łączenia obudów w pionie i poziomie za pomocą łączników UZB2.

Wskazówki Montażowe

Proces instalacji został zoptymalizowany pod kątem oszczędności czasu instalatora. Ramka skrzynki wnękowej posiada specjalne otworowanie, które służy jako szablon do precyzyjnego obrysowania otworu montażowego w ścianach typu G-K. Podczas montażu w ścianach kartonowo-gipsowych należy pamiętać o doposażeniu zestawu w uchwyty UZ91P4. Perforowane boki obudowy pozwalają na szybkie wyłamanie otworów pod wpusty kablowe. Zaleca się zachowanie odpowiedniego momentu dokręcania na listwach śrubowych N+PE, aby zapewnić długotrwałą bezawaryjność styków elektrycznych.

FAQ

• Czy obudowa zawiera listwy zaciskowe? Tak, model UK612E2 jest dostarczany w komplecie z listwami śrubowymi N+PE, co pozwala na natychmiastowe przystąpienie do okablowania rozdzielnicy.
• Czy mogę zamontować tę obudowę w ścianie z płyt G-K? Tak, montaż w ścianie gipsowo-kartonowej jest możliwy, jednak wymaga dokupienia dedykowanego zestawu montażowego o symbolu UZ91P4.
• Ile modułów faktycznie zmieszczę w jednym rzędzie? Standardowo obudowa przewidziana jest na 12 modułów, ale maskownica pozwala na montaż do 14 modułów (12+2), co jest niezwykle przydatne przy rozbudowie instalacji.
• Czy kierunek otwierania drzwi można zmienić? Tak, drzwi są uniwersalne i mogą być zamontowane tak, aby otwierały się na lewą lub prawą stronę, zależnie od warunków lokalnych.
