Obudowa p/t ECM24PO media płyta+gniazdko | 001101305 Eti

Alternatywny kod produktu: ECM24PO MEDIA

Opis i Kluczowe Cechy

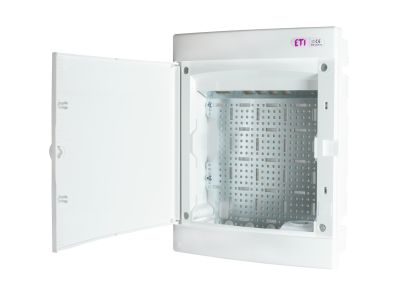

Obudowa podtynkowa ECM24PO (symbol 001101305) przeznaczona do zabudowy w ścianach – wykonana z wysokostabilnej masy termoplastycznej ABS o korzystnych właściwościach dielektrycznych i mechanicznych. Modułowa konstrukcja obejmuje szynę montażową TH35, zaciski PE oraz N, a także ściankę czołową z kołkami szybkiego montażu oraz drzwi (w wariancie białym lub przezroczystym). Dodatkowo wyposażona w płytę mediową i gniazdko elektryczne, co pozwala na elastyczne łączenie instalacji elektrycznej z multimedialną.

• Materiał ABS: gwarantuje wysoką trwałość mechaniczną i odporność na starzenie, a także doskonałe właściwości izolacyjne.
• Szyna montażowa TH35: umożliwia szybki i pewny montaż aparatury modułowej (styczników, wyłączników, przycisków) bez konieczności stosowania dodatkowych uchwytów.
• Zaciski PE i N: zapewniają łatwe i bezpieczne podłączenie przewodów ochronnych i neutralnych, co przyspiesza instalację.
• Kołki szybkiego montażu: pozwalają na beznarzędziowe połączenie ścianki czołowej z obudową dolną, skracając czas prac montażowych.
• Możliwość wyboru drzwi (białe / przezroczyste): dopasowanie wizualne do aranżacji wnętrza oraz umożliwienie wglądu we wnętrze rozdzielnicy bez jej otwierania.

Zgodność z Normami

Obudowa ECM24PO spełnia wymagania europejskich norm i posiada certyfikację CE. Produkt zaprojektowany zgodnie z zasadami bezpieczeństwa obowiązującymi w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Obudowa została opracowana z myślą o nowoczesnych instalacjach podtynkowych – łączy w sobie funkcje rozdzielnicy elektrycznej oraz punktu dostępowego dla mediów (telewizja, internet, telefon). Sprawdzi się w budynkach mieszkalnych, biurowych oraz użyteczności publicznej.

• Instalacje elektryczne i multimedialne w mieszkaniach i domach jednorodzinnych.
• Punkty dostępowe w biurach open space – możliwość wyprowadzenia gniazd danych oraz zasilania z jednej obudowy.
• Modernizacja istniejących instalacji – szybka wymiana tradycyjnych puszek na estetyczną obudowę z płytą mediową.
• Automatyka domowa – centralne miejsce montażu styczników, przekaźników i sterowników w systemie Smart Home.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Obudowę montuje się w ścianie na standardowej głębokości puszki podtynkowej (zalecany otwór zgodny z wymiarami). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Aparaturę modułową mocuje się na szynie TH35. Przekroje przewodów dobierać zgodnie z obowiązującymi normami, a momenty dokręcania zacisków PE i N należy stosować według dokumentacji producenta.

FAQ

• Jakie są wymiary obudowy ECM24PO? Wymiary nie zostały podane w danych katalogowych – zalecamy sprawdzenie instrukcji producenta lub karty technicznej.
• Czy płyta mediowa jest przystosowana do gniazd RJ45? Producent przewidział możliwość montażu standardowych gniazd modułowych (telewizyjnych, komputerowych, telefonicznych) – szczegóły montażu znajdują się w instrukcji.
• Jaki stopień ochrony ma obudowa po zamontowaniu? W danych nie określono IP – standardowo obudowy podtynkowe po zamknięciu drzwiami zapewniają ochronę przed dotykiem (IP2X), ale dokładną wartość należy potwierdzić w dokumentacji produktu.
