Obudowa p/t 36 modułów z listwą N+PE (2 rzędy) Mistral41F,drzwi pełne AT&U/Mistral | 1SLM004102A1106 ABB

Opis i Kluczowe Cechy

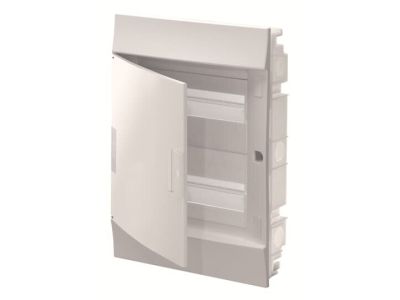

Obudowa podtynkowa ABB z serii Mistral41F o pojemności 36 modułów to zaawansowane rozwiązanie dedykowane do nowoczesnych instalacji elektrycznych wewnątrz budynków. Konstrukcja została zaprojektowana z myślą o maksymalnej ergonomii i elastyczności montażu. Wyposażona w dwa rzędy szyn DIN, pozwala na przejrzyste rozmieszczenie aparatury modułowej. Unikalną cechą tej serii jest specjalnie zaprojektowana maskownica, która umożliwia uzyskanie jednego dodatkowego modułu na każdy rząd (poprzez wykorzystanie 0,5 modułu z lewej i prawej strony), co zwiększa realną przestrzeń montażową bez powiększania gabarytów zewnętrznych obudowy.

• Wytrzymałość mechaniczna: Stopień ochrony IK08 gwarantuje wysoką odporność na uderzenia, co jest kluczowe w intensywnie użytkowanych obiektach.
• Bezpieczeństwo pożarowe: Produkt przeszedł test rozżarzonym drutem (GWT) przy temperaturze 650°C, co potwierdza jego wysoką odporność termiczną.
• Elastyczność drzwi: Pełne drzwi obudowy mogą być montowane tak, aby otwierały się na lewą lub prawą stronę pod kątem aż 180°, co znacząco ułatwia prace serwisowe.
• Zarządzanie okablowaniem: Obudowa posiada fabryczne perforacje po bokach oraz na górze i dole, co pozwala na precyzyjne i estetyczne wprowadzenie przewodów.

Zgodność z Normami

Obudowa ABB Mistral41F została zaprojektowana i wykonana zgodnie z rygorystycznymi normami bezpieczeństwa dla rozdzielnic niskiego napięcia. Spełnienie wymagań dotyczących testu GWT 650°C oraz stopnia ochrony mechanicznej IK08 sprawia, że produkt jest dopuszczony do stosowania w budownictwie mieszkaniowym oraz komercyjnym, zapewniając pełne bezpieczeństwo użytkownikom końcowym oraz instalatorom.

Zastosowanie

Produkt znajduje szerokie zastosowanie w instalacjach wnętrzowych, gdzie wymagana jest estetyka połączona z funkcjonalnością. Dzięki dołączonym listwom zaciskowym N+PE, obudowa jest gotowa do kompleksowego montażu systemów zabezpieczeń, sterowania i automatyki budynkowej. Możliwość łączenia obudów w pionie i poziomie (przy użyciu dedykowanych zestawów 41Z11, 41Z03 lub 41Z04) sprawia, że system Mistral41F jest idealny do rozbudowanych rozdzielnic w biurowcach, apartamentowcach oraz obiektach użyteczności publicznej.

Wskazówki Montażowe

Podczas instalacji podtynkowej należy zwrócić uwagę na zachowanie odpowiedniego dystansu między szynami DIN, który w tym modelu wynosi standardowe 150 mm, co zapewnia optymalną przestrzeń dla przewodów między rzędami aparatury. W celu rozbudowy systemu można wykorzystać dedykowane akcesoria: zestaw 41Z11 do łączenia szeregowego lub zestawy 41Z03/41Z04 do łączenia w pionie (zależnie od szerokości obudowy). Perforowane otwory wejściowe należy wybijać zgodnie z potrzebną średnicą peszli lub rur instalacyjnych, co gwarantuje stabilność osadzenia przewodów.

FAQ

• Czy obudowa zawiera listwy zaciskowe? Tak, model ten jest dostarczany w komplecie z listwami N+PE, co przyspiesza proces prefabrykacji rozdzielnicy.
• Czy można zmienić kierunek otwierania drzwi po zamontowaniu obudowy? Tak, konstrukcja zawiasów pozwala na obustronny montaż drzwi (lewo/prawo) z kątem otwarcia do 180 stopni.
• Ile modułów faktycznie zmieszczę w tej obudowie? Standardowo obudowa mieści 36 modułów, jednak dzięki specjalnej konstrukcji maskownicy można uzyskać dodatkowe miejsce na 1 moduł w każdym rzędzie.
• Czy obudowa nadaje się do montażu na zewnątrz? Nie, seria Mistral41F jest dedykowana wyłącznie do aplikacji wnętrzowych.
