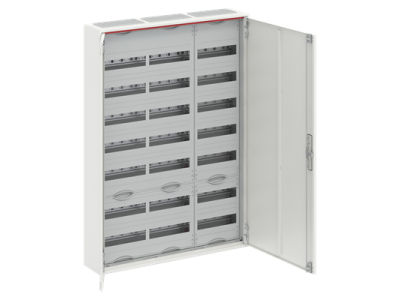

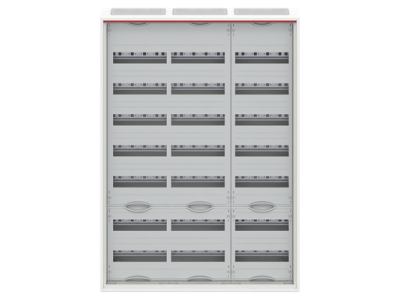

Obudowa natynkowa drzwi pełne ComfortLine 252 mod, IP44, II kl., CA37V | 2CPX052193R9999 ABB

Alternatywny kod produktu: 2CPX052193R9999

Opis i Kluczowe Cechy

Obudowa natynkowa ComfortLine 252 mod (symbol 2CPX052193R9999) o szerokości 252 mm to dedykowane rozwiązanie do instalacji wnętrzowych, charakteryzujące się pełnymi drzwiami i brakiem perforacji bocznej. Stopień ochrony IP44 zapewnia ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz przed bryzgami wody, co czyni ją odpowiednią do montażu w pomieszczeniach o podwyższonej wilgotności. Drugą klasę izolacji (II klasa) wyróżnia ją jako bezpieczną w użytkowaniu bez dodatkowego uziemienia. Konstrukcja umożliwia montaż systemem CombiLine, gwarantującym stopień ochrony IP30 nawet w konfiguracjach bez drzwi.

• Pełne drzwi i brak perforacji bocznej: Zapewnia estetyczny wygląd oraz ułatwia utrzymanie porządku w szafie i zabezpieczenie modułów przed zabrudzeniem.
• Stopień ochrony IP44: Ochrona przed wnikaniem pyłu i bryzgów wody – idealna do pomieszczeń magazynowych, garażowych, warsztatowych lub na zewnątrz pod zadaszeniem.
• Drugi stopień izolacji (II klasa): Bezpieczeństwo instalacji bez konieczności stosowania dodatkowego uziemienia, zgodnie z normami europejskimi.
• System CombiLine z zachowaniem IP30: Możliwe połączenie pionowe z zachowaniem stopnia ochrony IP30 nawet bez drzwi, dzięki dedykowanym akcesoriom.
• Zestaw do kompensacji nierówności tynku i profile EDF w zestawie: Ułatwia montaż na nierównych powierzchniach i zapewnia stabilne mocowanie modułów instalacyjnych.

Zgodność z Normami

Obudowa spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Została zaprojektowana zgodnie z normami dotyczącymi stopnia ochrony (IP), klasy izolacji (II klasa) oraz odporności mechanicznej (IK07). Przeznaczona do stosowania w instalacjach zgodnych z normami europejskimi.

Zastosowanie

Obudowa natynkowa ComfortLine 252 mod znajduje zastosowanie w instalacjach wewnętrznych, gdzie wymagana jest estetyka, bezpieczeństwo oraz ochrona przed czynnikami zewnętrznymi.

• Montaż rozdzielnic w pomieszczeniach wilgotnych (garaże, piwnice, komórki lokatorskie).
• Instalacje w przestrzeniach gospodarczych i warsztatach – ochrona przed kurzem i wilgocią.
• Zastosowanie w systemach CombiLine do budowy rozbudowanych szaf sterowniczych z zachowaniem stopnia ochrony IP30.
• Mocowanie modułów instalacyjnych EDF w instalacjach natynkowych z kompensacją nierówności ściany.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w instalacji. Obudowę mocować do ściany za pomocą dedykowanych otworów montażowych, stosując zestaw do kompensacji nierówności tynku. W przypadku systemu CombiLine należy użyć zestawu CZ4 do połączenia pionowego. Upewnić się, że stopień ochrony IP44 jest zachowany przy montażu modułów – nie otwierać bocznych perforacji. Do uzyskania klasy izolacji II klasy nie wymaga dodatkowego uziemienia, jednak w przypadku modyfikacji konstrukcji zaleca się konsultację z projektantem instalacji.

FAQ

• Czy obudowa ComfortLine 252 mod może być stosowana na zewnątrz? Tak, stopień ochrony IP44 umożliwia montaż w miejscach osłoniętych przed bezpośrednim działaniem opadów (pod zadaszeniem, w garażu), jednak nie jest przeznaczona do stosowania w warunkach narażonych na silne opady deszczu lub zalewanie wodą.
• Jakie profile modułów można zamontować w tej obudowie? Obudowa pozwala na stosowanie wyłącznie profili EDF – uchwyty pod profile EDF dla modułów CombiLine są dołączone w zestawie dostarczanym z obudową.
• Czy konieczne jest uziemienie obudowy przy II klasie izolacji? Nie, druga klasa izolacji zapewnia bezpieczeństwo użytkowania bez konieczności dodatkowego uziemienia. W przypadku modyfikacji konstrukcji lub użycia dodatkowych elementów zaleca się weryfikację zgodności z projektem instalacji.
