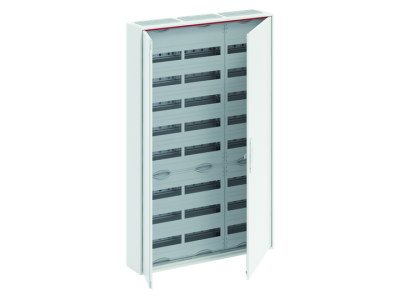

Obudowa natynkowa CA38V drzwi pełne ComfortLine 288 mod, IP44, II kl. | 2CPX052194R9999 ABB

Alternatywny kod produktu: 2CPX052194R9999

Opis i Kluczowe Cechy

Obudowa natynkowa CA38V z drzwiami pełnymi (ComfortLine) to rozwiązanie przeznaczone do instalacji wnętrzowych, zapewniające ochronę aparatury modułowej o stopniu ochrony IP44 i klasie izolacji II. Wyposażona standardowo w profile EDF oraz uchwyty pod profile, gotowa do montażu modułów CombiLine. System kompensacji nierówności tynku oraz dedykowany zestaw uziemiający (opcjonalny) pozwalają na profesjonalny montaż spełniający wymogi bezpieczeństwa.

• Stopień ochrony IP44: Odporność na wnikanie ciał stałych powyżej 1 mm oraz ochrona przed bryzgami wody z dowolnego kierunku – idealna do pomieszczeń wilgotnych lub narażonych na zachlapanie.
• Klasa izolacji II: Podwójna izolacja elektryczna eliminuje konieczność uziemienia obudowy – zwiększa bezpieczeństwo użytkowania.
• Drzwi pełne: Pełny dostęp do aparatury, ułatwiająca przeglądy i konserwację. Estetyczny design pasujący do nowoczesnych instalacji.
• System CombiLine (opcjonalny): Możliwość uzyskania stopnia ochrony IP30 nawet w konfiguracjach bez drzwi – elastyczność w aranżacji rozdzielnicy.
• Zestaw kompensacji nierówności tynku: Umożliwia prawidłowy montaż na nierównych powierzchniach, zapewniając szczelność i stabilność konstrukcji.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej (PN-EN 61439-1) oraz stopnia ochrony IP (PN-EN 60529). Posiada deklarację zgodności CE i jest przeznaczona do stosowania w instalacjach zgodnych z dyrektywami unijnymi. Stopień wytrzymałości mechanicznej IK07 potwierdzony wg normy PN-EN 50102.

Zastosowanie

Obudowa natynkowa CA38V dedykowana jest do stosowania w instalacjach elektrycznych i automatyki, gdzie wymagana jest ochrona aparatury modułowej w środowiskach suchych i wilgotnych.

• Mokre pomieszczenia (łazienki, pralnie) – dzięki stopniowi IP44 i klasie izolacji II.
• Mieszkania, biura, lokale użytkowe – aranżacja rozdzielnic z zachowaniem estetyki i funkcjonalności.
• Instalacje przemysłowe o średnim stopniu zapylenia – system kompensacji nierówności ułatwia montaż na nierównych podłożach.
• Projekty wymagające elastyczności w konfiguracji (możliwość stosowania systemu CombiLine).

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem odpowiednich środków bezpieczeństwa. Przed rozpoczęciem prac należy odłączyć napięcie w instalacji. Obudowę mocować do ściany przy użyciu dedykowanych otworów montażowych, dbając o odpowiednie uszczelnienie szczelin. System kompensacji nierówności tynku pozwala na wyrównanie nierówności do 10 mm. W przypadku stosowania systemu CombiLine, konieczne jest zastosowanie odpowiednich profili i zestawów łączących. Klasa izolacji II nie wymaga dodatkowego uziemienia obudowy – należy jednak zapewnić odpowiednią ochronę przeciwporażeniową w instalacji.

FAQ

• Czy obudowa CA38V może być stosowana na zewnątrz? Stopień ochrony IP44 jest niewystarczający do stosowania na zewnątrz – obudowa przeznaczona jest wyłącznie do instalacji wewnętrznych, w suchych i wilgotnych pomieszczeniach.
• Jakie moduły można zamontować w tej obudowie? Obudowa obsługuje standardowe profile EDF oraz system CombiLine – kompatybilna z aparaturą modułową o szerokości 1 modułu (18 mm) i wielokrotności.
• Czy konieczne jest uziemienie obudowy przy klasie izolacji II? Nie – klasa izolacji II nie wymaga uziemienia obudowy, gdyż podwójna izolacja zapewnia odpowiednią ochronę przeciwporażeniową. Uziemienie może być jednak stosowane jako dodatkowe zabezpieczenie.
