Obudowa natynkowa CA16V drzwi pełne ComfortLine 72 mod, IP44, II kl. | 2CPX052183R9999 ABB

Alternatywny kod produktu: 2CPX052183R9999

Opis i Kluczowe Cechy

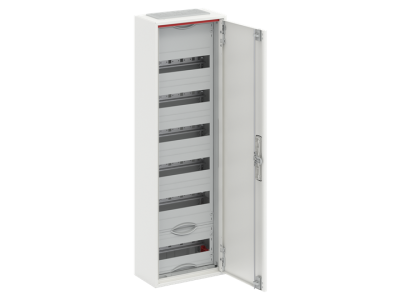

Obudowa natynkowa CA16V (symbol 2CPX052183R9999) z drzwiami pełnymi ComfortLine to dedykowane rozwiązanie do instalacji wnętrzowych. Stopień ochrony IP44 zapewnia ochronę przed wnikaniem pyłu i bryzgami wody, co pozwala na montaż w pomieszczeniach narażonych na wilgoć. Konstrukcja z drzwiami pełnymi gwarantuje estetyczny wygląd i ułatwia organizację aparatury. W zestawie dostępne są profile EDF oraz uchwyty pod profile do montażu modułów CombiLine.

• Stopień ochrony IP44: Odporna na pył i bryzgi wody – idealna do pomieszczeń gospodarczych, garaży, piwnic i innych miejsc narażonych na wilgoć.
• Drzwi pełne: Prezentacyjny wygląd, ułatwia montaż aparatury i zabezpiecza ją przed przypadkowym uszkodzeniem.
• 72 modułów (12x6): Duża pojemność na aparaturę modułową – wystarczająca do rozbudowanych instalacji elektrycznych.
• Przepusty membranowe CZF2/CZF1: Umożliwiają elastyczne wprowadzenie kabli z góry (CZF2) i dołu (CZF1) obudowy, dostosowane do szerokości 250 mm.
• Zestaw do kompensacji nierówności tynku: Ułatwia montaż na nierównych powierzchniach, zapewniając stabilne mocowanie.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych. Stopień ochrony IP44 potwierdza zgodność z dyrektywami Unii Europejskiej. Produkt posiada deklarację zgodności CE.

Zastosowanie

Obudowa natynkowa CA16V ComfortLine z drzwiami pełnymi przeznaczona jest do montażu aparatury modułowej w instalacjach elektrycznych wewnątrz budynków.

• Instalacje w pomieszczeniach gospodarczych i garażach – ochrona przed wilgocią i pyłem.
• Rozdzielnice mieszkaniowe i lokalowe – organizacja aparatury elektrycznej w estetycznej obudowie.
• Pomieszczenia techniczne i warsztaty – montaż zasilaczy, sterowników i innych urządzeń modułowych.
• Obudowa w klasie II izolacji – dedykowana do instalacji wymagających podwyższonego bezpieczeństwa elektrycznego.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie w obszarze montażu. Obudowę mocować do stabilnej powierzchni, wykorzystując dedykowane otwory montażowe. Przepusty membranowe CZF2/CZF1 powinny być odpowiednio przycięte do średnicy wprowadzanego kabla. Zestaw do kompensacji nierówności tynku ułatwi dopasowanie do ściany. Po zamontowaniu aparatury, drzwi pełne zamknąć, aby zapewnić pełny stopień ochrony IP44.

FAQ

• Czy obudowę można łączyć w szereg z innymi obudowami? Nie – ze względu na brak perforacji bocznej nie jest możliwe łączenie obudów CA16V w szereg. Możliwe jest natomiast łączenie w pionie z użyciem zestawu CZ4.
• Jakie profile modułowe są kompatybilne z tą obudową? Obudowa obsługuje profile EDF, które są dołączone do zestawu. Uchwyty pod profile EDF dla modułów CombiLine również znajdują się w dostawie.
• Czy obudowa posiada klasę izolacji II? Tak – obudowa CA16V ComfortLine jest zaprojektowana do zastosowań w klasie II izolacji, co zwiększa bezpieczeństwo użytkowania.
