Obudowa natynkowa 48mod. drzwi transparentne ECT48PT-s | 001101022 Eti

Opis i Kluczowe Cechy

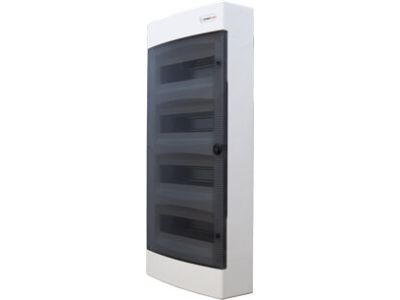

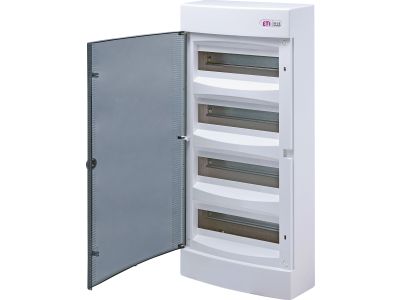

Obudowa natynkowa ECT48PT-s z serii DIDO to zaawansowane rozwiązanie od renomowanego producenta ETI, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych w budownictwie mieszkaniowym i komercyjnym. Produkt charakteryzuje się pojemnością wynoszącą 48 modułów, co pozwala na przejrzyste rozmieszczenie aparatury modułowej w układzie czterorzędowym (4x12). Wykonanie z wysokiej jakości tworzywa termoplastycznego ABS gwarantuje wysoką odporność na uderzenia oraz stabilność mechaniczną. Transparentne drzwi wykonane z poliwęglanu umożliwiają szybką inspekcję stanu aparatury bez konieczności otwierania obudowy, co znacząco podnosi komfort eksploatacji. Stopień ochrony IP40 zapewnia skuteczną barierę przed ciałami stałymi o średnicy powyżej 1 mm, co jest standardem dla instalacji wewnątrz pomieszczeń.

• Pojemność: 48 modułów rozmieszczonych w 4 rzędach po 12 modułów każdy.
• Materiał: Wytrzymałe tworzywo ABS o wysokiej odporności dielektrycznej.
• Drzwi: Transparentne, ułatwiające monitoring pracy wyłączników nadprądowych i różnicowoprądowych.
• Szyna DIN: Zintegrowane szyny montażowe TH35 ułatwiające szybki zatrzask aparatury.
• Listwy zaciskowe: W zestawie znajdują się listwy N/PE, co przyspiesza proces okablowania.

Zgodność z Normami

Obudowa ECT48PT-s została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami europejskimi, co potwierdza jej bezpieczeństwo w profesjonalnych systemach rozdziału energii. Produkt spełnia wymagania normy PN-EN 62208, która określa ogólne wymagania dotyczące obudów pustych do rozdzielnic i sterownic niskonapięciowych. Dodatkowo, materiały użyte do produkcji są zgodne z dyrektywą RoHS, co oznacza ograniczenie stosowania substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym. Wysoka klasa ochronności (II klasa izolacji) zapewnia dodatkowe bezpieczeństwo użytkownikom końcowym.

Zastosowanie

Dzięki swojej rozbudowanej konstrukcji, obudowa znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest idealnym wyborem do budynków wielorodzinnych jako główna rozdzielnica mieszkaniowa, gdzie wymagana jest duża liczba zabezpieczeń (np. osobne obwody dla AGD, oświetlenia, gniazd oraz systemów smart home). W sektorze komercyjnym doskonale sprawdza się w biurach i lokalach usługowych, pozwalając na estetyczny montaż aparatury sterowniczej i zabezpieczającej w sposób natynkowy, bez konieczności kucia ścian.

Wskazówki Montażowe

Montaż obudowy ECT48PT-s jest intuicyjny i przyjazny dla instalatora. Podczas instalacji zaleca się zachowanie odpowiedniego momentu dokręcania wkrętów mocujących obudowę do podłoża, aby uniknąć odkształceń tylnej ścianki. Wprowadzanie przewodów ułatwiają specjalne osłabienia w obudowie, które można precyzyjnie wyciąć pod dławnice lub bezpośrednio pod kable. Należy pamiętać o zachowaniu odpowiedniego odstępu między aparatami w celu zapewnienia optymalnej cyrkulacji powietrza i odprowadzania ciepła. Po zakończeniu montażu przewodów PE i N w dedykowanych listwach zaciskowych, zaleca się czytelne opisanie obwodów na dołączonych etykietach opisowych.

FAQ

• Czy obudowa posiada w zestawie listwy zaciskowe? Tak, model ECT48PT-s standardowo wyposażony jest w listwy zaciskowe N oraz PE, co eliminuje konieczność ich osobnego dokupowania.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Konstrukcja obudowy pozwala na zmianę kierunku otwierania drzwi (lewo/prawo) poprzez ich odpowiednie obrócenie przed montażem końcowym.
• Jaki jest stopień ochrony tej rozdzielnicy? Produkt posiada stopień ochrony IP40, co oznacza, że jest przeznaczony do montażu wewnątrz suchych pomieszczeń.
• Czy obudowa nadaje się do montażu aparatury o głębokości większej niż standardowa? Obudowa jest zoptymalizowana pod standardową aparaturę modułową montowaną na szynie DIN (TH35), zapewniając odpowiednią przestrzeń pod maskownicą.
