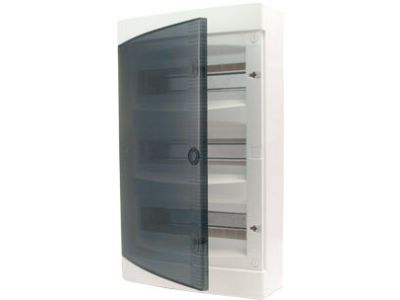

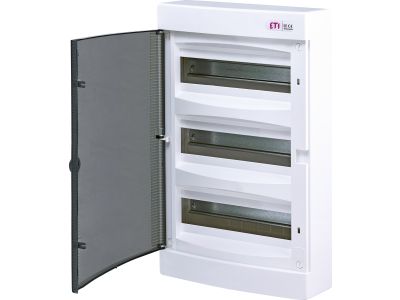

Obudowa natynkowa 36 mod. drzwi transparentne ECT36PT-s | 001101070 Eti

Opis i Kluczowe Cechy

Obudowa natynkowa ECT36PT-s marki ETI to zaawansowane rozwiązanie z serii DIDO, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych w budownictwie mieszkaniowym oraz komercyjnym. Produkt charakteryzuje się pojemnością wynoszącą 36 modułów, co pozwala na przejrzyste rozmieszczenie aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć. Obudowa została wykonana z wysokiej jakości tworzywa termoplastycznego ABS, które wykazuje doskonałą odporność na uszkodzenia mechaniczne oraz stabilność termiczną. Transparentne drzwi wykonane z poliwęglanu umożliwiają szybką inspekcję stanu aparatury bez konieczności otwierania rozdzielnicy, co znacząco podnosi komfort eksploatacji.

• Stopień ochrony IP40: Zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 1 mm, co jest standardem w instalacjach wewnątrzbudynkowych.
• Pojemność 3x12 modułów: Trzyrzędowa konstrukcja ułatwia logiczny podział obwodów i separację sekcji zasilających.
• Wysoka odporność dielektryczna: Materiał obudowy gwarantuje bezpieczeństwo użytkowania i minimalizuje ryzyko przebić elektrycznych.
• Estetyczny design: Biały kolor obudowy (RAL 9003) sprawia, że produkt dyskretnie komponuje się z nowoczesnymi wnętrzami.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności. Obudowa spełnia wymagania normy PN-EN 62208, która określa ogólne wymagania dotyczące obudów pustych do rozdzielnic i sterownic niskonapięciowych. Dodatkowo, materiały użyte do produkcji są zgodne z dyrektywą RoHS, co potwierdza brak substancji szkodliwych dla środowiska. Próba rozżarzonym prętem potwierdza odporność na rozprzestrzenianie się ognia, co jest kluczowe w systemach ochrony przeciwpożarowej budynków.

Zastosowanie

Obudowa ECT36PT-s znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroinstalacyjnych. Jest idealnym wyborem dla:

• Budownictwa wielorodzinnego: Jako główna rozdzielnica mieszkaniowa obsługująca liczne obwody oświetleniowe i gniazdowe.
• Biur i obiektów użyteczności publicznej: Gdzie wymagana jest estetyka oraz łatwy dostęp do zabezpieczeń dla personelu technicznego.
• Systemów automatyki budynkowej: Duża przestrzeń wewnątrz obudowy pozwala na montaż sterowników PLC, przekaźników oraz modułów komunikacyjnych na szynie DIN.
• Modernizacji istniejących sieci: Dzięki montażowi natynkowemu, instalacja nie wymaga kucia ścian, co przyspiesza prace remontowe.

Wskazówki Montażowe

Montaż obudowy ECT36PT-s jest intuicyjny i przyjazny dla instalatora. Poniżej znajdują się kluczowe zalecenia techniczne:

• Przygotowanie podłoża: Obudowę należy montować na płaskiej powierzchni pionowej, używając dedykowanych punktów montażowych w tylnej części korpusu.
• Zarządzanie przewodami: W obudowie przewidziano osłabienia pod wpusty kablowe, co pozwala na estetyczne wprowadzenie przewodów o różnych przekrojach.
• Szyna DIN: Standardowa szyna montażowa TH35 jest już zamontowana, co umożliwia natychmiastowe osadzanie aparatury.
• Moment dokręcania: Podczas montażu zacisków PE/N (jeśli są w zestawie), należy przestrzegać zalecanego momentu dokręcania, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.
• Dystansowanie: Należy zachować odpowiednie odstępy między aparatami generującymi ciepło, aby zapewnić optymalną cyrkulację powietrza wewnątrz rozdzielnicy.

FAQ

• Czy obudowa posiada w zestawie listwy zaciskowe N i PE? Standardowo obudowy serii ECT są wyposażone w listwy zaciskowe, jednak zaleca się weryfikację kompletacji dla konkretnej partii produkcyjnej.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Tak, konstrukcja obudowy pozwala na zmianę kierunku otwierania drzwi (lewo/prawo) poprzez ich przełożenie.
• Czy produkt nadaje się do montażu na zewnątrz? Nie, stopień ochrony IP40 jest przeznaczony wyłącznie do zastosowań wewnętrznych, w miejscach nienarażonych na bezpośrednie działanie wilgoci i opadów atmosferycznych.
• Jaka jest maksymalna głębokość aparatów, które można zamontować? Obudowa jest kompatybilna ze standardową aparaturą modułową o głębokości zabudowy do ok. 70 mm.
