Obudowa naścienna IP54/II 1100x550x205, Univers | FP72SW2 Hager

Opis i Kluczowe Cechy

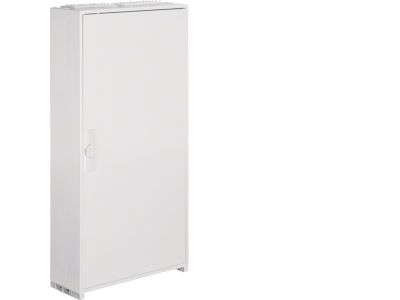

Obudowa naścienna FP72SW2 marki Univers to duża, wolnostojąca szafka o wymiarach 1100 x 550 x 205 mm, przeznaczona do instalacji w obiektach przemysłowych i komercyjnych. Dzięki stopniowi ochrony IP54 oraz II klasie ochronności zapewnia bezpieczną pracę zainstalowanej aparatury nawet w trudnych warunkach otoczenia. Szeroka przestrzeń wewnętrzna pozwala na montaż zarówno standardowych urządzeń modułowych (wyłączników nadprądowych, styczników, przekaźników), jak i większych elementów, takich jak sofstarty czy przetwornice częstotliwości.

• Wymiary 1100 x 550 x 205 mm: duża pojemność użytkowa umożliwia instalację rozbudowanych układów sterowania, rozdziału mocy i sygnałów w jednej obudowie.
• Stopień ochrony IP54: skuteczna ochrona przed wnikaniem pyłu i bryzgów wody – idealna do miejsc wilgotnych, pylistych lub częściowo zewnętrznych.
• II klasa ochronności: podwójna izolacja eliminuje konieczność stosowania przewodu ochronnego, co upraszcza instalację i zwiększa bezpieczeństwo.
• Konstrukcja naścienna: łatwy montaż na ścianie – oszczędność miejsca i szybki dostęp do aparatury podczas konserwacji.
• Uniwersalność zastosowań: przystosowana do zabudowy aparatury modułowej na szynach TH35 oraz większych urządzeń (softstarty, przetwornice) – jedna obudowa dla różnych potrzeb.

Zgodność z Normami

Obudowa FP72SW2 spełnia wymagania europejskich norm dotyczących obudów elektrycznych (II klasa ochronności wg PN-EN 61140) oraz stopnia ochrony IP54 zgodnie z PN-EN 60529. Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki dużym wymiarom i podwyższonej szczelności obudowa sprawdza się w różnorodnych instalacjach przemysłowych i komercyjnych, gdzie wymagane jest scentralizowanie aparatury w jednym miejscu.

• Rozdział mocy i sterowanie w halach produkcyjnych, magazynach i warsztatach.
• Zabudowa przetwornic częstotliwości i softstartów do sterowania silnikami elektrycznymi.
• Instalacje w pomieszczeniach wilgotnych, zapylonych (np. kotłownie, myjnie, stolarnie).
• Systemy automatyki budynkowej – koncentracja styczników, przekaźników i sterowników w jednej szafie naściennej.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy obudowie i zainstalowanej aparaturze mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje SEP. Przed rozpoczęciem jakichkolwiek czynności bezwzględnie odłącz napięcie zasilające. Obudowę mocuj do ściany za pomocą odpowiednich kołków rozporowych (zgodnie z wytycznymi producenta). Wewnątrz przewidziano uchwyty do montażu szyny TH35 oraz perforowane płyty montażowe dla większych urządzeń. Przekrój przewodów dobierz do prądu obciążenia, a momenty dokręcania zacisków stosuj zgodnie z dokumentacją danego aparatu.

FAQ

• Jaki stopień ochrony ma obudowa FP72SW2? Obudowa posiada stopień ochrony IP54, co oznacza odporność na wnikanie pyłu (ograniczone przedostawanie się) oraz bryzgi wody. Nadaje się do stosowania w środowiskach o podwyższonej wilgotności i zapyleniu.
• Czy obudowa wymaga uziemienia? Dzięki II klasie ochronności (symbol podwójnego kwadratu) obudowa ma izolację podwójną/wzmocnioną i nie wymaga przyłączania przewodu ochronnego PE. Należy jednak upewnić się, że wszystkie zainstalowane urządzenia spełniają wymagania dla danej klasy.
• Jakie urządzenia można zamontować w środku? Obudowa jest przystosowana do montażu aparatury modułowej na szynach TH35 (np. wyłączniki nadprądowe, styczniki, przekaźniki) oraz większych elementów, takich jak softstarty czy przetwornice częstotliwości. Standardowo wyposażona jest w perforowaną płytę montażową i uchwyty na szynę.
