Obudowa naścienna IP44/II 950x300x205, Univers | FP61SN2 Hager

Opis i Kluczowe Cechy

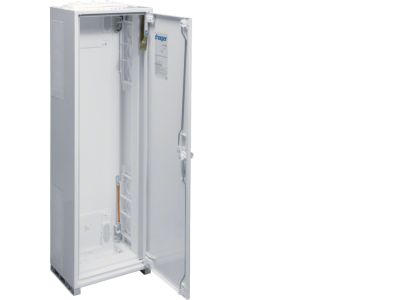

Obudowa naścienna Univers o symbolu FP61SN2 została zaprojektowana do bezpiecznego montażu aparatury elektrycznej. Wymiary zewnętrzne 950x300x205 mm zapewniają przestrzeń dla typowych urządzeń modułowych. Stopień ochrony IP44 oraz klasa ochronności II (podwójna izolacja) gwarantują niezawodne działanie w pomieszczeniach suchych i wilgotnych, bez konieczności stosowania przewodu ochronnego.

• Stopień ochrony IP44: Chroni przed wnikaniem ciała stałego o średnicy powyżej 1 mm oraz pryskającą wodą z każdego kierunku – idealna do instalacji w korytarzach, halach przemysłowych czy kotłowniach.
• Klasa ochronności II: Podwójna izolacja eliminuje potrzebę uziemienia, co upraszcza montaż i zwiększa bezpieczeństwo w obwodach bez przewodu PE.
• Wymiary 950x300x205 mm: Duża pojemność użytkowa umożliwia instalację wielu aparatów modułowych, styczników, przekaźników czy softstartów – elastyczność aranżacji rozdzielnicy.
• Konstrukcja naścienna: Montaż bezpośrednio na ścianie oszczędza miejsce i ułatwia dostęp do aparatury podczas konserwacji.
• Materiał i wykończenie: Wytrzymała obudowa odporna na korozję i uszkodzenia mechaniczne (producent nie specyfikuje konkretnego tworzywa).

Zgodność z Normami

Obudowa spełnia wymagania europejskich dyrektyw bezpieczeństwa i jest oznaczona certyfikatem CE. Stopień ochrony IP44 oraz klasa ochronności II wynikają z konstrukcji zgodnej z standardami dla obudów elektrycznych. W danych producenta nie podano konkretnych numerów norm – zaleca się weryfikację zgodności z lokalnymi przepisami instalacyjnymi.

Zastosowanie

Obudowa naścienna FP61SN2 sprawdza się wszędzie tam, gdzie niezbędne jest bezpieczne i estetyczne zabudowanie aparatury sterującej, zabezpieczającej lub pomiarowej. Dzięki IP44 nadaje się zarówno do wnętrz, jak i do miejsc narażonych na wilgoć.

• Rozdzielnice w kotłowniach, pralniach, garażach – wysoka wilgotność nie wpływa na działanie.
• Instalacje przemysłowe w halach produkcyjnych – zabezpieczenie styczników, przekaźników i zasilaczy przed bryzgami wody.
• Systemy sterowania oświetleniem i sygnalizacją w budynkach użyteczności publicznej.
• Miejsca wymagające szybkiego dostępu do aparatury – obudowa wisząca umożliwia łatwą obsługę i modyfikację.

Wskazówki Montażowe

Montaż obudowy oraz instalację aparatury wewnętrznej może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Obudowę mocuj do ściany za pomocą odpowiednich kołków rozporowych (uwzględnij ciężar zamontowanej aparatury). Wewnątrz przewidziano miejsce na szyny TH35 – aparaturę montuj zgodnie z dokumentacją producenta. Przekroje przewodów dobierz do prądu obciążenia. Po zakończeniu prac sprawdź szczelność zamknięcia drzwiczek i poprawność działania uszczelek.

FAQ

• Czy obudowa jest przystosowana do montażu aparatury modułowej na szynie TH35? Tak – wnętrze obudowy umożliwia swobodne zamontowanie standardowych szyn TH35 oraz aparatury modułowej (wyłączniki, styczniki, przekaźniki). Szyny i akcesoria montażowe nie są w zestawie – należy je dobrać wg potrzeb.
• Jaki stopień ochrony ma obudowa i czy można ją stosować na zewnątrz? Stopień ochrony IP44 oznacza ochronę przed bryzgami wody z każdego kierunku – obudowa nadaje się do użytku w pomieszczeniach mokrych oraz na zewnątrz pod zadaszeniem (np. wiaty, okapy). Nie jest odporna na długotrwałe zalewanie ani na strumień wody pod ciśnieniem.
• Czy obudowa wymaga podłączenia przewodu ochronnego (uziemienia)? Nie – klasa ochronności II (podwójna izolacja) oznacza, że obudowa nie wymaga przewodu PE. Wszystkie części metalowe są odizolowane od części przewodzących. Mimo to należy bezwzględnie przestrzegać zasad bezpieczeństwa i instrukcji montażu.
