Obudowa naścienna IP44/II 1700x550x205, Univers | FP12SN2 Hager

Opis i Kluczowe Cechy

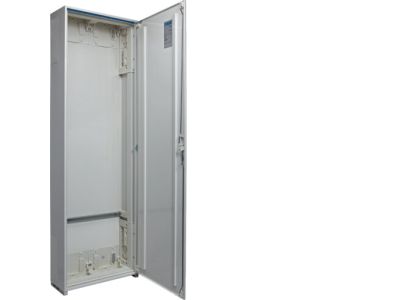

Obudowa naścienna FP12SN2 marki Univers to rozwiązanie do montażu aparatury elektrycznej w trudnych warunkach środowiskowych. Dzięki wymiarom 1700 x 550 x 205 mm oferuje dużą pojemność dla rozdzielnic głównych lub podrozdzielni. Stopień ochrony IP44 gwarantuje ochronę przed bryzgami wody z każdego kierunku, a klasa ochronności II (podwójna izolacja) eliminuje konieczność stosowania przewodu ochronnego PE – zwiększa to bezpieczeństwo obsługi i upraszcza instalację.

• Wymiary 1700 x 550 x 205 mm: wysoka obudowa pomieści wiele modułów aparatury, ułatwiając prowadzenie przewodów i montaż osprzętu.
• Stopień ochrony IP44: skuteczna ochrona przed bryzgami wody oraz ciałami stałymi o średnicy ≥1 mm – odpowiednia do pomieszczeń wilgotnych, zlewni, hal przemysłowych.
• Klasa ochronności II: podwójna izolacja elektryczna zapewnia bezpieczeństwo bez konieczności uziemiania obudowy – redukuje ryzyko porażenia przy uszkodzeniu izolacji roboczej.
• Konstrukcja naścienna: łatwy montaż na ścianach budynku, z możliwością wyprowadzenia przewodów od dołu lub z tyłu (zgodnie z projektem instalacji).
• Uniwersalność zastosowania: przeznaczona do zabudowy rozdzielnic mieszkaniowych, biurowych i przemysłowych, gdzie wymagana jest podwyższona szczelność.

Zgodność z Normami

Obudowa spełnia wymagania europejskich norm dotyczących niskonapięciowych zestawów rozdzielczych i sterowniczych (seria IEC/EN 61439) oraz ochrony przed wnikaniem ciał stałych i wody (IEC/EN 60529). Posiada oznaczenie CE potwierdzające zgodność z dyrektywami unijnymi. Klasa ochronności II realizowana jest zgodnie z IEC/EN 61140.

Zastosowanie

Duży wymiar i wysoki stopień ochrony sprawiają, że obudowa FP12SN2 sprawdza się w miejscach narażonych na wilgoć i zachlapania, gdzie wymagana jest niezawodna ochrona instalacji elektrycznej.

• Rozdzielnice główne w piwnicach, pralniach, kotłowniach i garażach.
• Podrozdzielnie w halach przemysłowych, magazynach i warsztatach.
• Instalacje w obiektach użyteczności publicznej (szkoły, szpitale) przy zwiększonych wymaganiach szczelności.
• Zasilanie i sterowanie maszyn w strefach narażonych na zachlapanie wodą (np. myjnie, linie produkcyjne).

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez osobę posiadającą uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilającego. Obudowę mocuje się do ściany za pomocą kołków i śrub (nie są w zestawie) w miejscu zapewniającym odprowadzanie ewentualnej wilgoci. Wszelkie przepusty kablowe należy uszczelnić zgodnie z klasą IP44. Przekrój przewodów oraz zabezpieczenia nadprądowe dobrać do obciążenia instalacji. Nie przekraczać dopuszczalnego obciążenia cieplnego obudowy – zapewnić swobodną cyrkulację powietrza wokół urządzenia.

FAQ

• Czy obudowa wymaga dodatkowego uziemienia? Nie, klasa ochronności II (podwójna izolacja) oznacza, że obudowa nie wymaga przyłączania przewodu ochronnego PE – bezpieczeństwo zapewnia konstrukcja izolacyjna. Zawsze jednak należy zachować ostrożność i stosować się do zaleceń projektu instalacji.
• Jaki stopień ochrony ma obudowa i gdzie można ją zamontować? Posiada IP44 – chroni przed bryzgami wody i ciałami stałymi ≥1 mm. Nadaje się do pomieszczeń wilgotnych (łazienki w strefie 2, piwnice, pralnie) oraz wewnątrz obiektów przemysłowych, ale nie do bezpośredniego narażenia na wodę pod ciśnieniem (deszcz, mycie strumieniem).
• Z jakiego materiału jest wykonana obudowa? W dostępnych danych nie podano konkretnego materiału, jednak klasa II sugeruje zastosowanie tworzyw izolacyjnych (np. poliwęglan) lub stali z pełną izolacją wewnętrzną. Szczegóły techniczne należy zweryfikować w dokumentacji producenta Univers.
