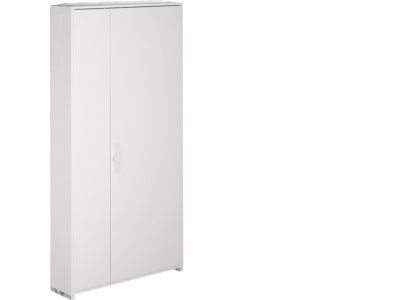

Obudowa naścienna IP44/II 1550x800x205, Univers | FP03SN2 Hager

Opis i Kluczowe Cechy

Obudowa naścienna Univers FP03SN2 to uniwersalna obudowa o wymiarach 1550x800x205 mm, zaprojektowana do montażu aparatury modułowej i urządzeń elektrycznych. Dzięki stopniowi ochrony IP44 i klasie ochronności II zapewnia bezpieczną pracę w miejscach narażonych na wilgoć i zabrudzenia, bez konieczności stosowania uziemienia ochronnego. Duża przestrzeń wewnętrzna umożliwia instalację rozdzielnic, styczników, przekaźników, softstartów czy przetwornic częstotliwości, co czyni ją elastycznym rozwiązaniem dla systemów sterowania i rozdziału energii.

• Wymiary 1550x800x205 mm: Przestronna obudowa pozwala na zabudowę wielu aparatów modułowych oraz urządzeń o większych gabarytach, co ułatwia rozbudowę instalacji w przyszłości.
• Stopień ochrony IP44: Skuteczna ochrona przed bryzgami wody i ciałami stałymi o średnicy powyżej 1 mm – idealna do pomieszczeń wilgotnych, hal produkcyjnych lub budynków gospodarczych.
• Klasa ochronności II: Podwójna izolacja eliminuje konieczność stosowania przewodu ochronnego (PE), co upraszcza montaż i zwiększa bezpieczeństwo użytkownika.
• Konstrukcja naścienna: Łatwy i szybki montaż na ścianie, bez konieczności stawiania szafy wolnostojącej – oszczędność miejsca i wygoda instalacyjna.
• Uniwersalne zastosowanie: Obudowa dedykowana do rozdziału mocy, sygnałów, sterowania i pomiarów – może pomieścić szyny TH35, listwy zaciskowe oraz aparaturę modułową.

Zgodność z Normami

Obudowa FP03SN2 produkowana jest w standardzie europejskim, posiada oznaczenie CE i spełnia wymagania dyrektyw Unii Europejskiej w zakresie niskonapięciowego sprzętu elektrycznego. Deklarowany stopień ochrony IP44 oraz klasa ochronności II potwierdzają zgodność z odpowiednimi normami międzynarodowymi. Produkt przeznaczony do stosowania w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Obudowa naścienna Univers FP03SN2 sprawdza się w wielu scenariuszach instalacyjnych, gdzie wymagana jest przestronna, odporna na wilgoć szafa elektryczna montowana bezpośrednio na ścianie. Doskonale nadaje się do budowy rozdzielnic głównych i podrozdzielnic w obiektach przemysłowych, magazynowych oraz infrastrukturze budynkowej.

• Montaż wyłączników nadprądowych, różnicowoprądowych, styczników i przekaźników – sterowanie i zabezpieczanie obwodów odbiorczych.
• Instalacja zaawansowanych urządzeń takich jak softstarty, przetwornice częstotliwości czy układy PLC – w halach produkcyjnych i węzłach automatyki.
• Rozdział mocy i sygnałów w budynkach użyteczności publicznej, hotelach lub biurowcach – centralne punkty dystrybucyjne.
• Pomieszczenia wilgotne (piwnice, magazyny, myjnie) – dzięki IP44 obudowa zachowuje pełną funkcjonalność w środowiskach o podwyższonej wilgotności.

Wskazówki Montażowe

Montaż obudowy oraz wszelkie prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (Stopień Eksploatacji lub Dozoru) przy bezwzględnie odłączonym napięciu. Obudowę mocuje się do stabilnej, równej powierzchni ściany za pomocą elementów kotwiących (nie są w zestawie). Wewnątrz można instalować szyny TH35, listwy zaciskowe oraz aparaturę modułową – wszystkie elementy muszą być zamocowane zgodnie z instrukcją producenta. Przekrój przewodów należy dobrać do spodziewanego obciążenia prądowego (zgodnie z PN-HD 60364). Po zakończeniu montażu należy sprawdzić szczelność zamknięcia drzwi i stan uszczelek, aby utrzymać deklarowany stopień ochrony IP44.

FAQ

• Czy obudowa posiada stopień ochrony IP44? Tak, obudowa Univers FP03SN2 oznaczona jest jako IP44, co zapewnia ochronę przed bryzgami wody i ciałami stałymi powyżej 1 mm. Sprawdza się w pomieszczeniach wilgotnych, ale nie jest odporna na długotrwałe zanurzenie.
• Jaką klasę ochronności ma obudowa? Obudowa posiada klasę ochronności II (symbol podwójnego kwadratu), co oznacza podwójną izolację. Nie wymaga uziemienia ochronnego – instalację można wykonać bez przewodu PE.
• Czy w obudowie można zamontować szynę TH35? Tak, obudowa jest przystosowana do montażu szyn TH35 oraz standardowej aparatury modułowej. Należy je dokupić oddzielnie i zamocować wewnątrz zgodnie z instrukcją producenta.
